Billede af Vibratec Spring Isolator 7002. Indeni er der en fjeder, som isolerer vibrationer. En ståltrådscuchion omgiver tappen og fungerer som en bevægelsesbegrænser. Monteringsudstyr oven på disse isolatorer beskytter dem mod skader forårsaget af vibrationer.

Fjederisolator VT7002

Et isolatorbeslag helt i metal og med lav vægt. Denne serie af isolatorer har en næsten konstant egenfrekvens på 7-10 Hz. Fjeder og dæmpningselement i rustfrit stål. Hus, centeraksel og bundplade i aluminium. Disse beslag opfylder MIL-E-5400- og AIR 7303-standarderne.

Produktets karakteristika

Belastes kun ved kompression. Indbyggede bevægelsesbegrænsere i alle retninger.

Egenfrekvens: 7-10 Hz (inden for det anbefalede belastningsområde)
Maximum excitationsamplitude: ±0,8 mm
Temperaturområde: -90°C til +300°C
Forstørrelsesfaktor (Q): < 4
Mekanisk styrke: 10 g
Vægt: 0,12 kg

Produktanvendelser

Beskyttelse af komponenter i elektroniske, elektriske eller mekaniske underenheder og samlinger til køretøjer, fly og industrielle anvendelser samt ophæng til lette værktøjsmaskiner.

Tekniske specifikationer

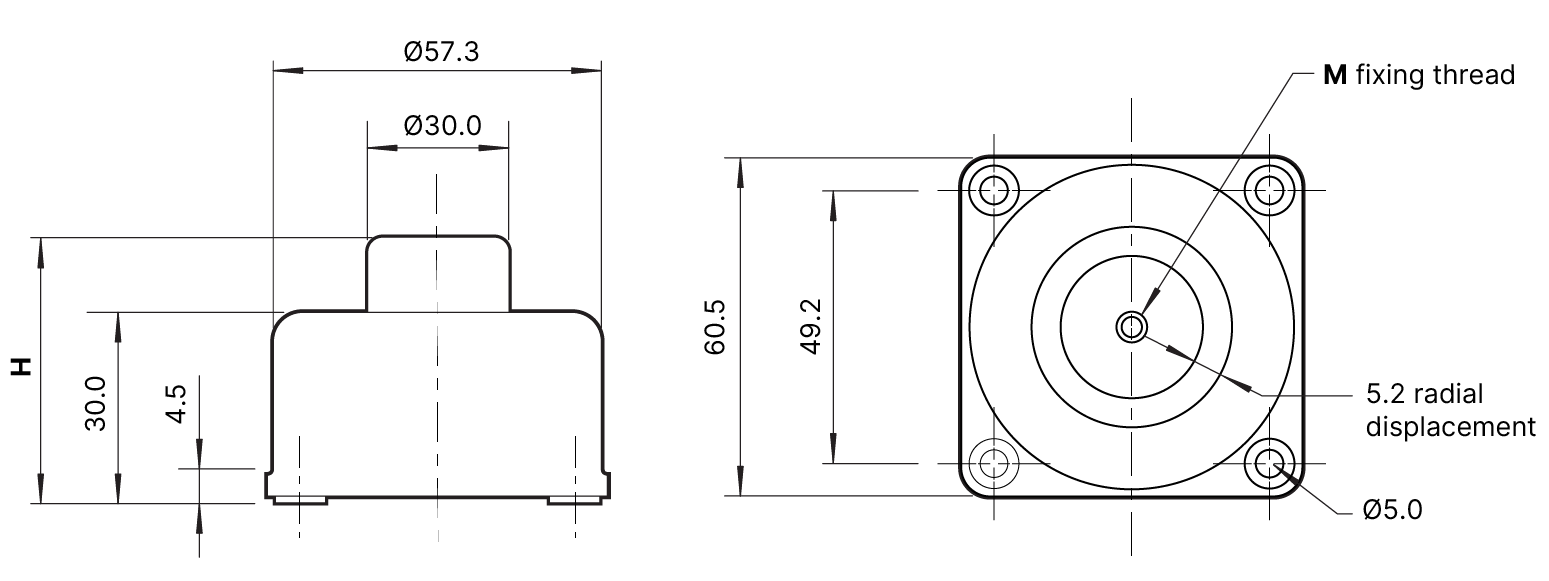

The technical drawing for the spring isolator 7002, showing the measurements and also the fixing thread.

Spring-Isolator-VT7002-tekniske specifikationer spring-isolator-vt7002-technical-specifications.xlsx

Dimensioner for H

Højde H (mm)
Ubelastet 40
Belastet 35

Belastningsområde

Isolator Belastningsområde i daN (≈kg) M
7002-1CS 0.70 - 1.25 M6
7002-2CS 1.15 - 2.30 M6
7002-3CS 2.0 - 4.5 M6
7002-4CS 2.8 - 5.6 M6
7002-5CS 4.5 - 9.0 M6
7002-6CS 7.0 - 14.0 M6
7002-7CS 8.0 - 18.0 M6
7002-9CS 16.0 - 22.0 M6
7002-10/2SW 20.0 - 33.0 M8
7002-11/2SW 33.0 - 60.0 M8
