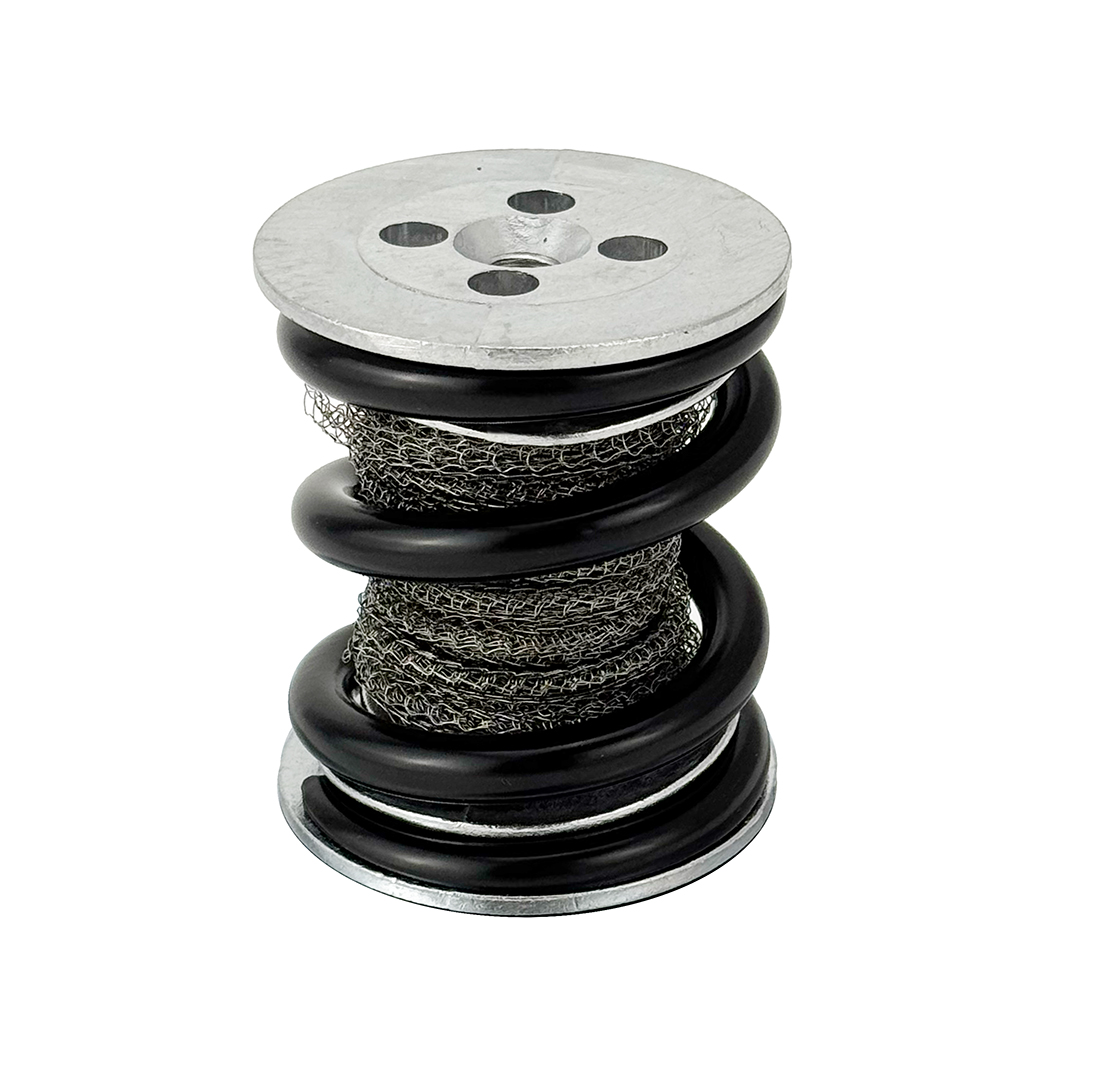

Fjederisolatorer VT4413 og VT4423

Dette er en stålfjeder med et fjedrende element i rustfrit stål. Fremragende til vibrationsisolering på grund af dens meget lave egenfrekvens på 5–6 Hz. VT4413 er en serie af mindre fjedre fra 1 til 10 med et belastningsområde fra 5 til 145 kg. VT4423 er en serie bestående af syv større fjedre med et belastningsområde fra 30 kg op til 590 kg. For specifikke belastningsområder pr. fjederafisolator henvises til oplysningerne i det tekniske specifikationsark nedenfor.

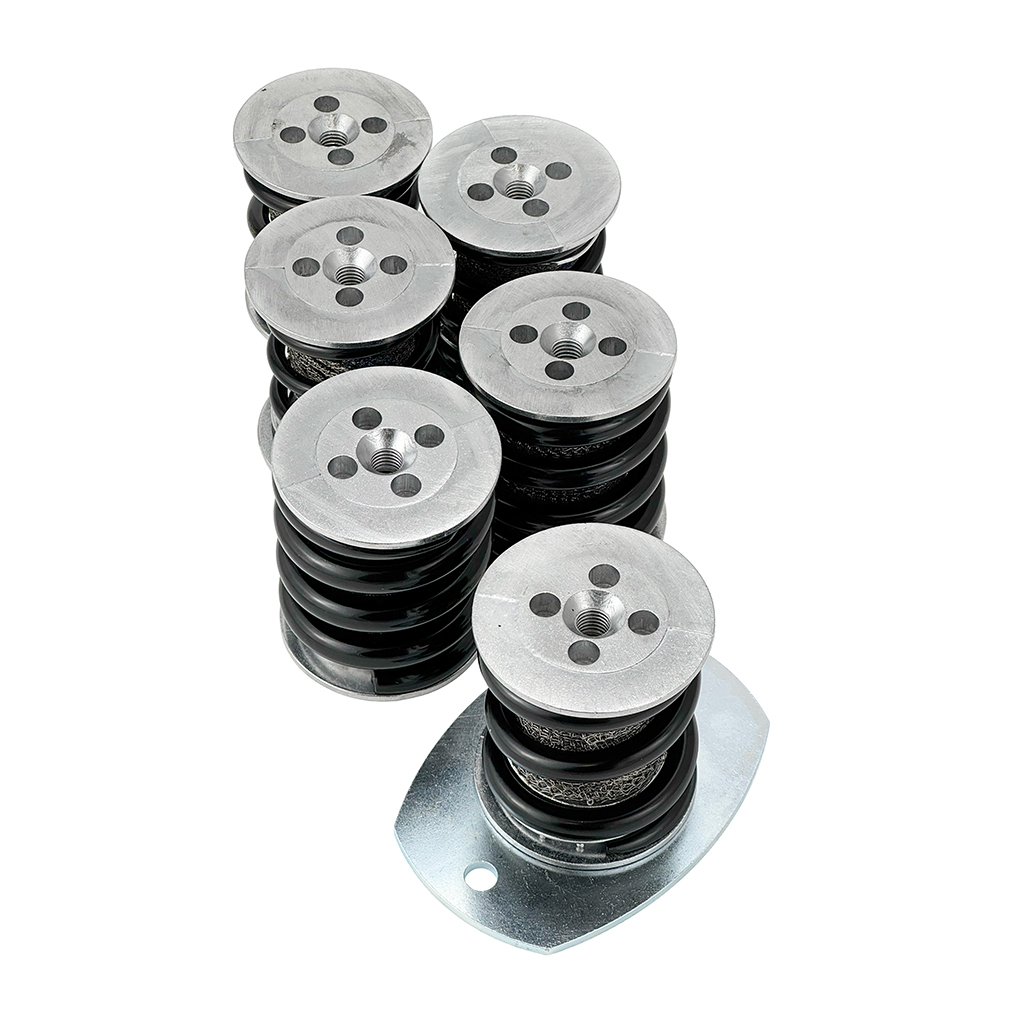

Spring Isolator VT4423 with the optional mounting plate

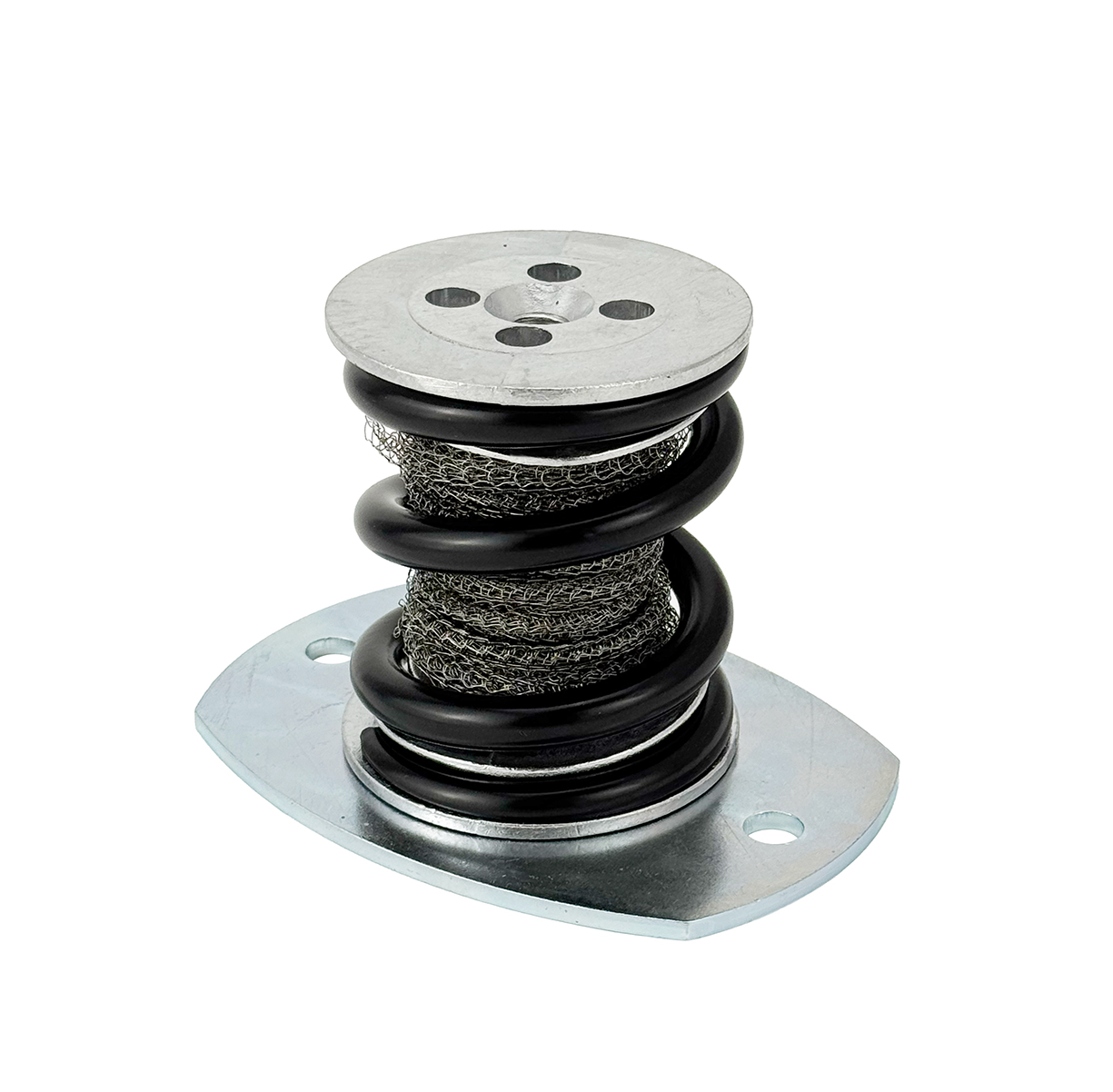

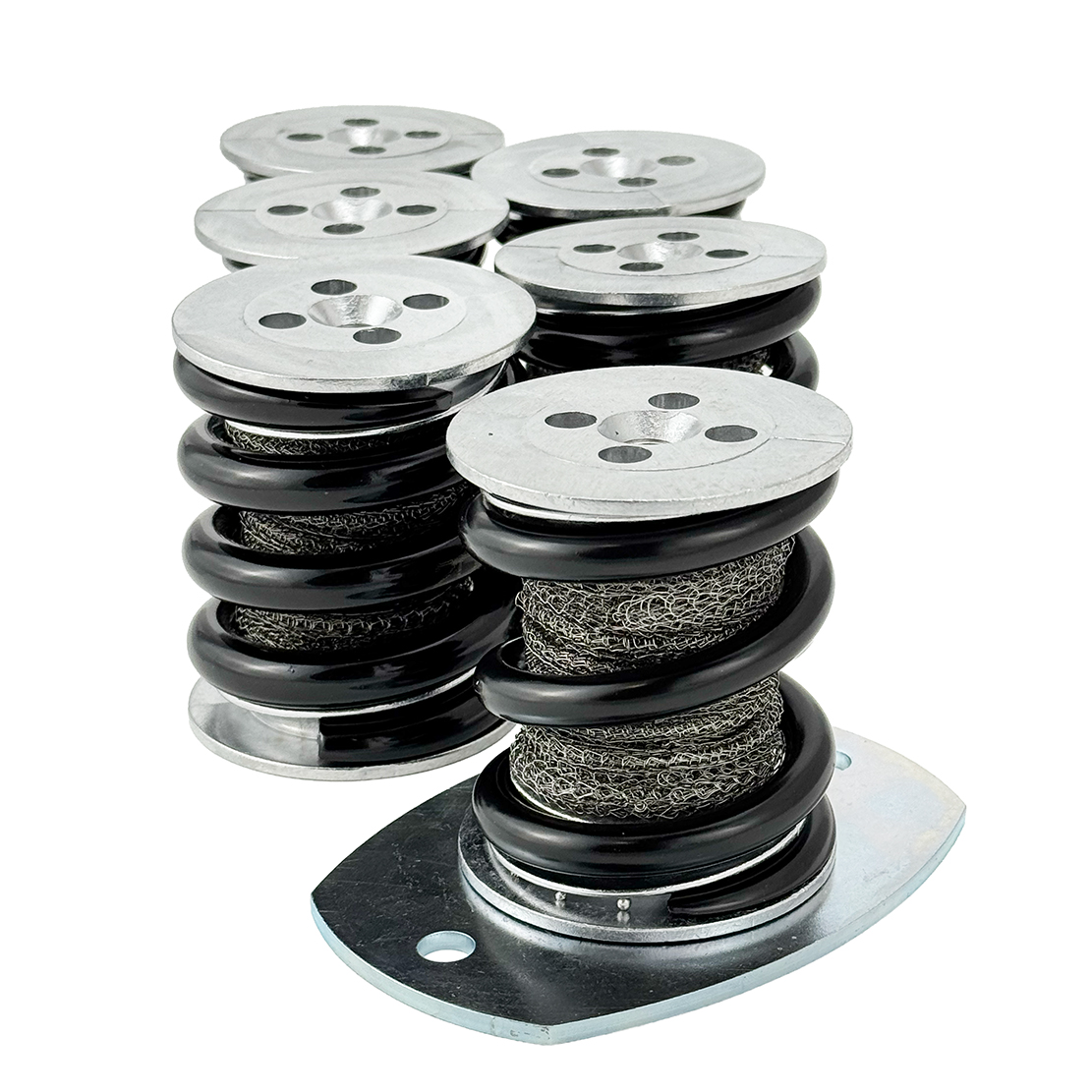

Spring isolator VT4423 series. The spring isolator in the front of the image has the optional mounting plate installed.

Produktets karakteristika

Meget bløde til bløde isolatorer, der kun er beregnet til belastning i kompression.

Scrolls: aluminium
Vægte til VT4413 (afhængigt af suffiks): 0,13 - 0,21 kg
Vægte til VT4423 (afhængigt af suffiks): 1,20 - 1,50 kg
Maximum excitationsamplitude: ± 1 mm.
Mekanisk styrke: 2 g
Naturlig frekvens: 5 - 6 Hz
Forstærkningsfaktor: < 5
Temperaturområde: -90° til +300° C.

Produktanvendelser

Isolering af maskiner, der roterer med 600 rpm og op til 800 rpm - ventilatorer, kompressorer, generatorsæt, motorer osv. med eller uden seismiske blokke. Beskyttelse af skrøbeligt udstyr mod vibrationer.

Til maskiner med omdrejninger på 800 o/min og derover, se vores fjederisolatorer VT4412 og VT4422.

Bemærk

Monteringselementerne leveres uden monteringsplade, som kan bestilles separat. Ved større statiske belastninger monteres flere fjederisolatorer sammen som et sæt. Se vores fjederpakker eller kontakt os.

Tekniske specifikationer

A technical drawing of the spring isolators VT4413 and VT4423

A technical drawing of the mounting plate for the spring isolator VT4413 and VT4423

Tekniske specifikationer for fjederisolatorer VT4413 og VT4423spring-isolator-vt4413-and-vt4423-technical-specifications.xlsx

Tekniske data

Suffiks	Belastningsområde i daN (≈kg)		Stivhed (N/mm)
Suffiks	VT4413	VT4423	VT4413	VT4423
-01	5 - 7	30 - 50	6	39
-02	6 - 9	50 - 80	8	64
-03	9 -14	80 - 125	11	108
-04	14 - 20	125 - 195	18	167
-05	20 - 30	195 - 310	27	265
-06	30 - 50	310 - 420	40	353
-07	45 - 65	390 - 590	-	490
-08	60 - 95	-	-	-
-09	85 - 120	-	-	-
-10	100 - 145	-	-	-

Ref.	D	d	H	h
Ref.	(mm)	(mm)	(mm)	(mm)
VT4413	50	M10	60	50 ± 2
VT4423	80	M12	90	80 ± 2

Ref.	L	I	J	B	C	E	Tykkelse
Ref.	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
Monteringsplade til VT4413	90	69.6	10	60	7	11	4
Monteringsplade til VT4423	140	110	15	100	11	13	4
