Wire Rope Isolatorer - WRI-AXX

Stålwireisolatorer bruges typisk i luft- og rumfart, forsvar, industri og marine for at reducere overførslen af vibrationer og støj, beskytte følsomt udstyr mod stød og slag og forbedre maskinernes generelle ydeevne og levetid.

Variationer

Produktets karakteristika

Standardserie - dimensioner i presset design

Hvert kabelbeslag har seks alternative konfigurationer med hensyn til monteringshuller (se tabellen til venstre). Når du bestiller, skal du vælge og tilføje den ønskede hulkonfigurationskode til typenummeret. Det første bogstav er for den øverste stang, og det andet bogstav er for den nederste.

Vi producerer WRI-konfigurationer: II, IY, YY, IM, YM og MM.

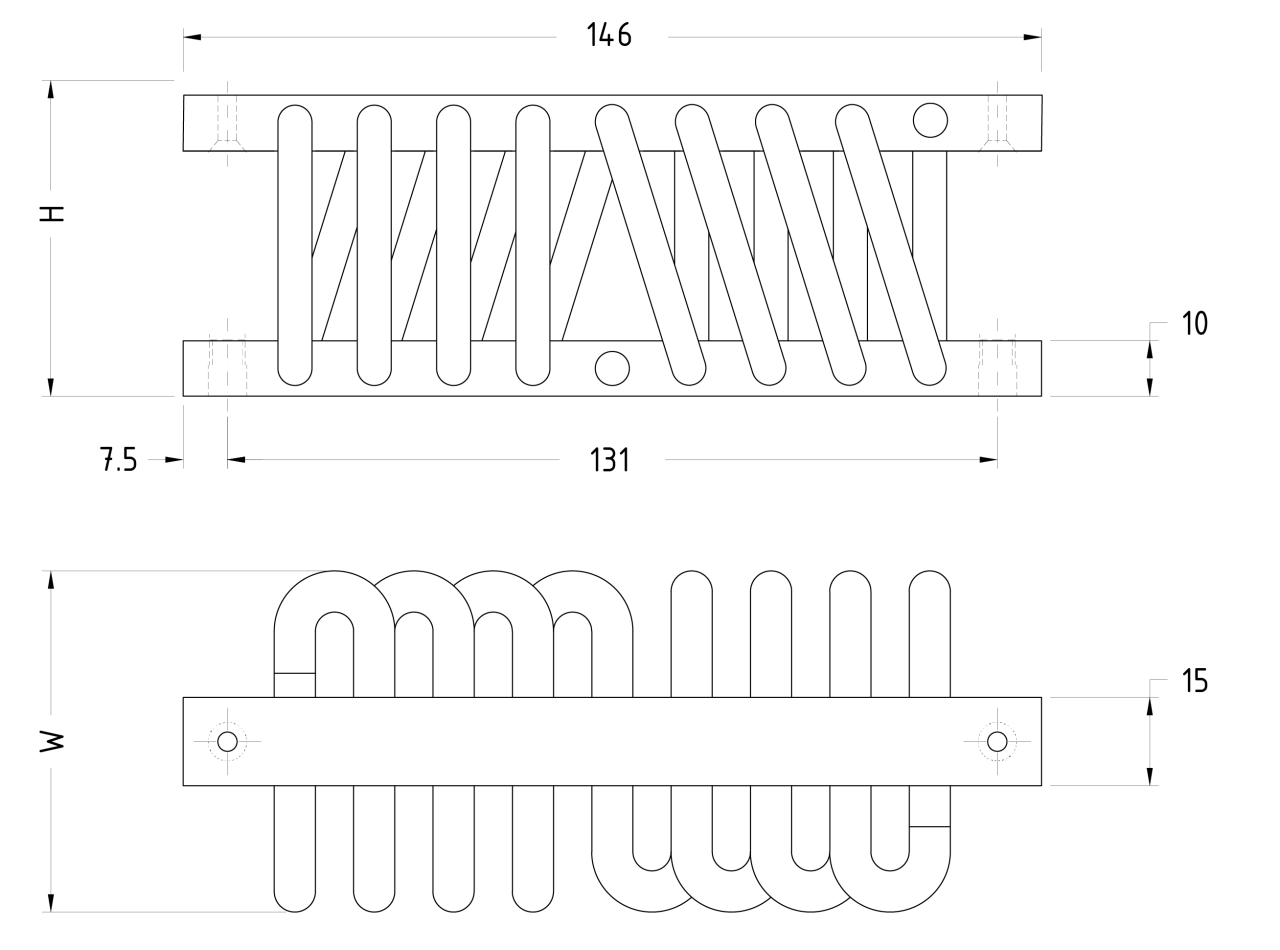

Example in the technical drawing: Wire Rope Isolator A060146-059-YM

Tekniske specifikationer

wire-rope-isolator-a06-technical-specifications-1.xlsx

Dimensioner

Nummer på kabelmonteringstype	Højde (H)	Bredde (W)	Masse
Nummer på kabelmonteringstype	(mm)	(mm)	(kg)
A060146-063-XX	63	95	0.37
A060146-059-XX	59	80	0.33
A060146-055-XX	55	71	0.31
A060146-050-XX	50	63	0.28
A060146-044-XX	44	56	0.26

Type armaturhul		Kode
Gennemgående huller 6,5 mm		I
Gennemgående huller forsænket		Y
Indsatser M6		M

Belastningskompression

Typical load range: 30 - 110 kg
Nummer på kabelmonteringstype	Nominel belastning ved 10 Hz (kg)	Maks. statisk belastning (kg)	Maks. dyn. vandring (mm)
A060146-063-XX	36	49	36
A060146-059-XX	50	63	32
A060146-055-XX	64	76	29
A060146-050-XX	85	91	24
A060146-044-XX	118	118	18

Belastning 45° kompression og rulning

Typisk belastningsområde: 15 - 70 kg
Nummer på kabelmonteringstype	Nominel belastning ved 10 Hz (kg)	Maks. statisk belastning (kg)	Maks. dyn. vandring (mm)
A060146-063-XX	21	35	51
A060146-059-XX	30	45	46
A060146-055-XX	38	54	40
A060146-050-XX	50	64	34
A060146-044-XX	70	76	26

Belastning, forskydning og rulning

Typisk belastningsområde: 4 - 20 kg
Nummer på kabelmonteringstype	Nominel belastning ved 10 Hz (kg)	Maks. statisk belastning (kg)	Maks. dyn. vandring (mm)
A060146-063-XX	6	21	38
A060146-059-XX	8	27	34
A060146-055-XX	10	32	30
A060146-050-XX	14	38	25
A060146-044-XX	19	46	19
