Laeriputi VT-MSH

VT-MSH Multi Spring Hanger ripplagedele, mis on mõeldud nii üla- kui ka külgpaigalduseks. Seda võib kasutada koos Vibrateci klikk-kinnitusriputitega ja profiilidega ripplagede jaoks või nagu see on, seadmete, näiteks kõlarite, torude või ventilatsiooni riputamiseks.

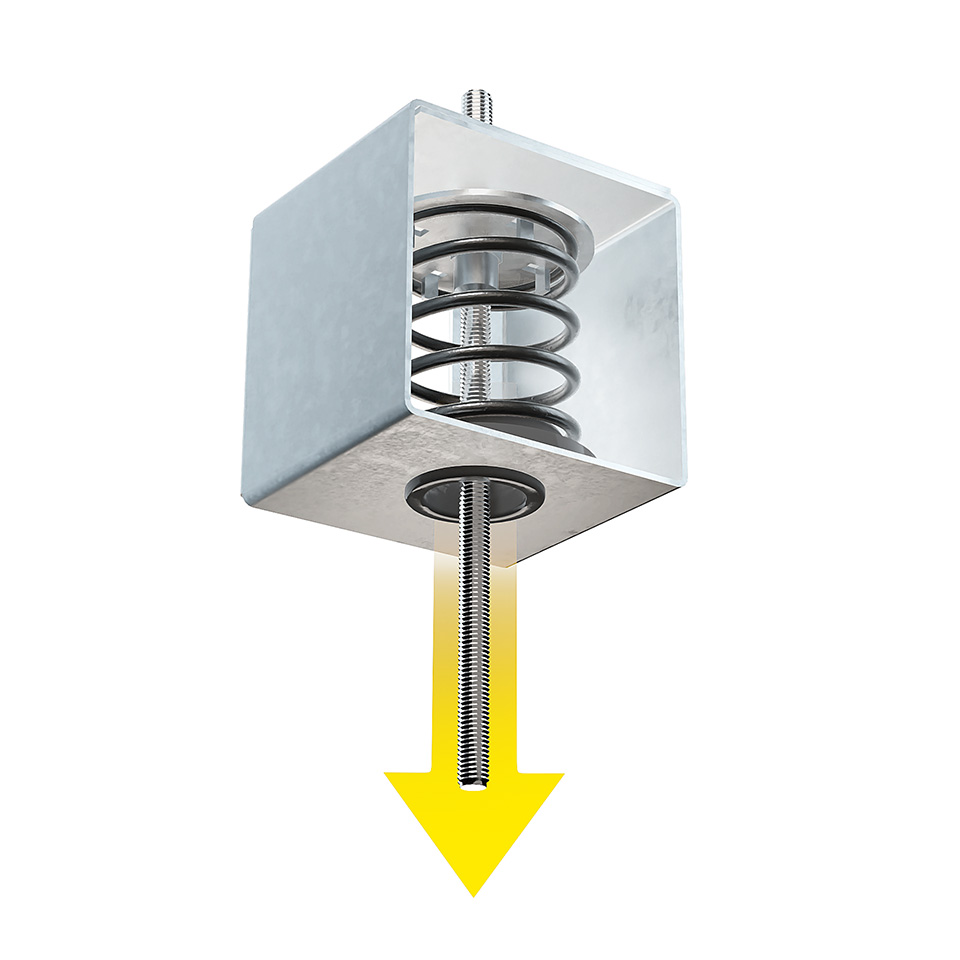

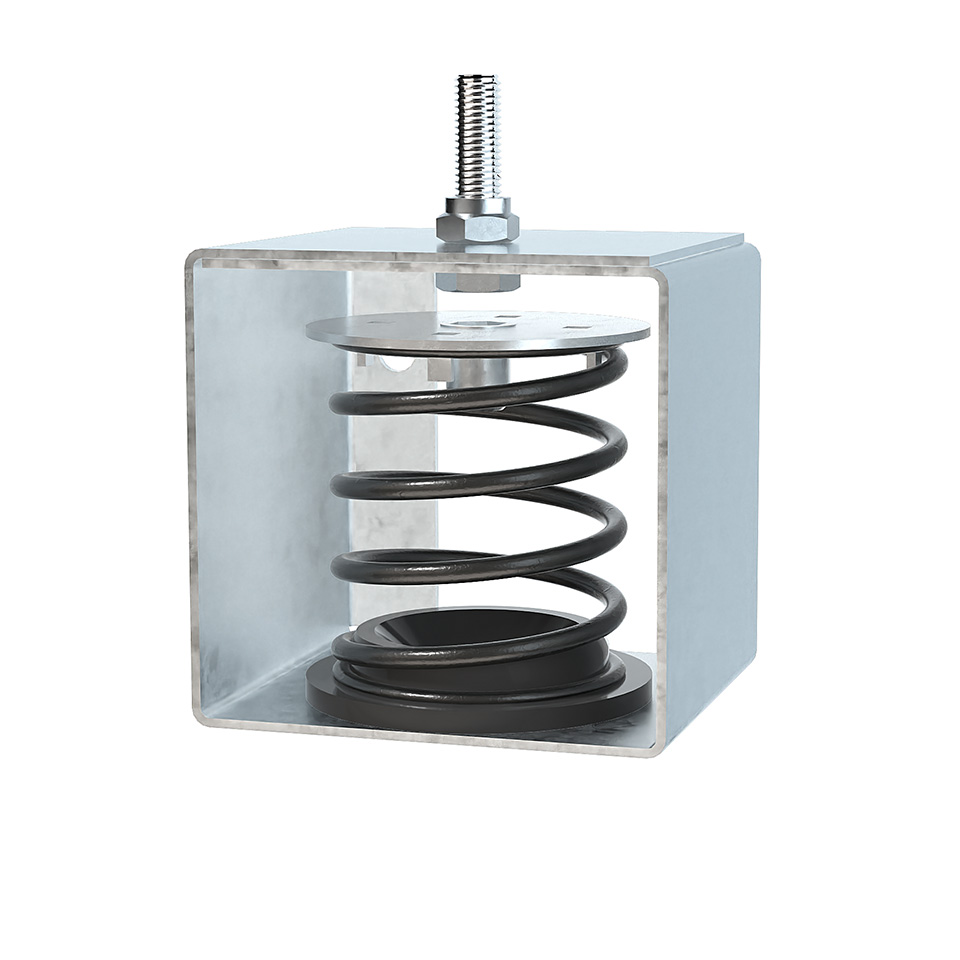

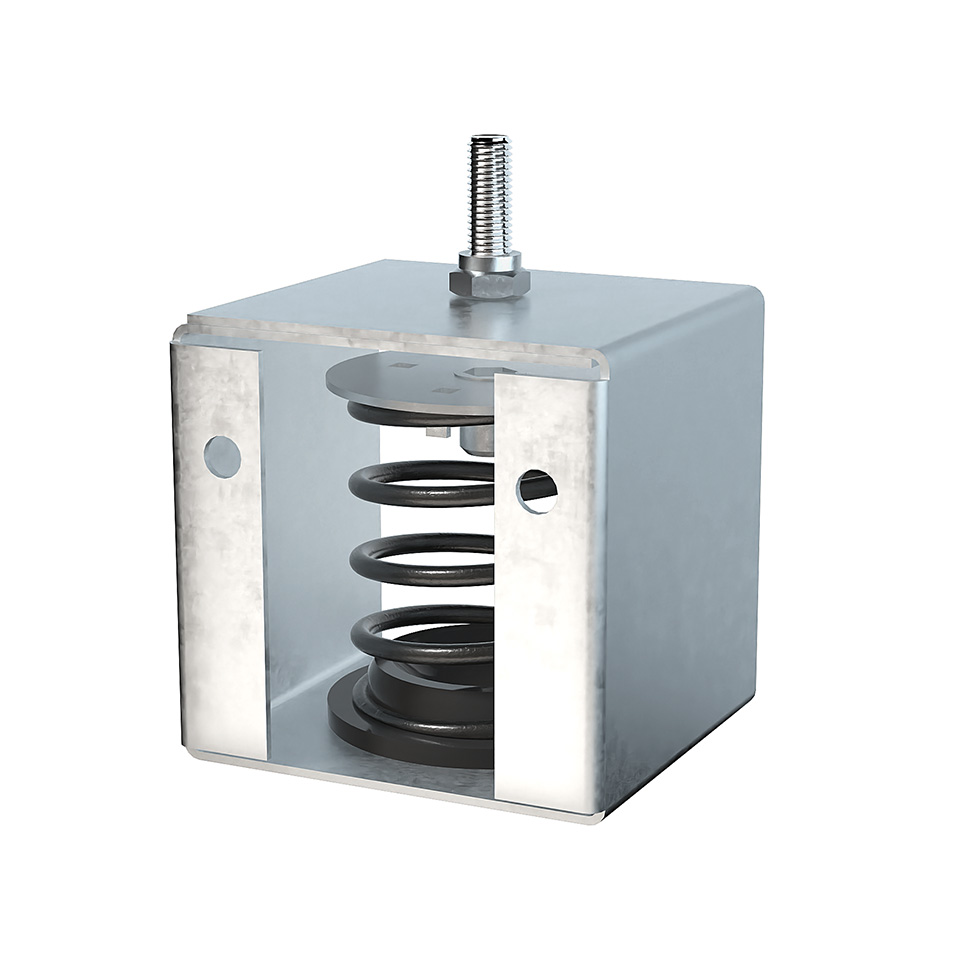

Image of the ceiling pendant VT-MSH from Vibratec. This product has a spring isolator.Image of the ceiling pendant VT-MSH from Vibratec. This product has a spring isolator.Image of the ceiling pendant VT-MSH from Vibratec. This product has a spring isolator.Image of the ceiling pendant VT-MSH from Vibratec. This product has a spring isolator.

Toote rakendus

Sobib ideaalselt järgmiste seadmete riputamiseks:

  • kõlarid
  • torud
  • ventilatsioon

Märkus

Palkkonstruktsioonide puhul võib riputite tagakinnitus vähendada süsteemi kogukõrgust.

Tehnilised andmed

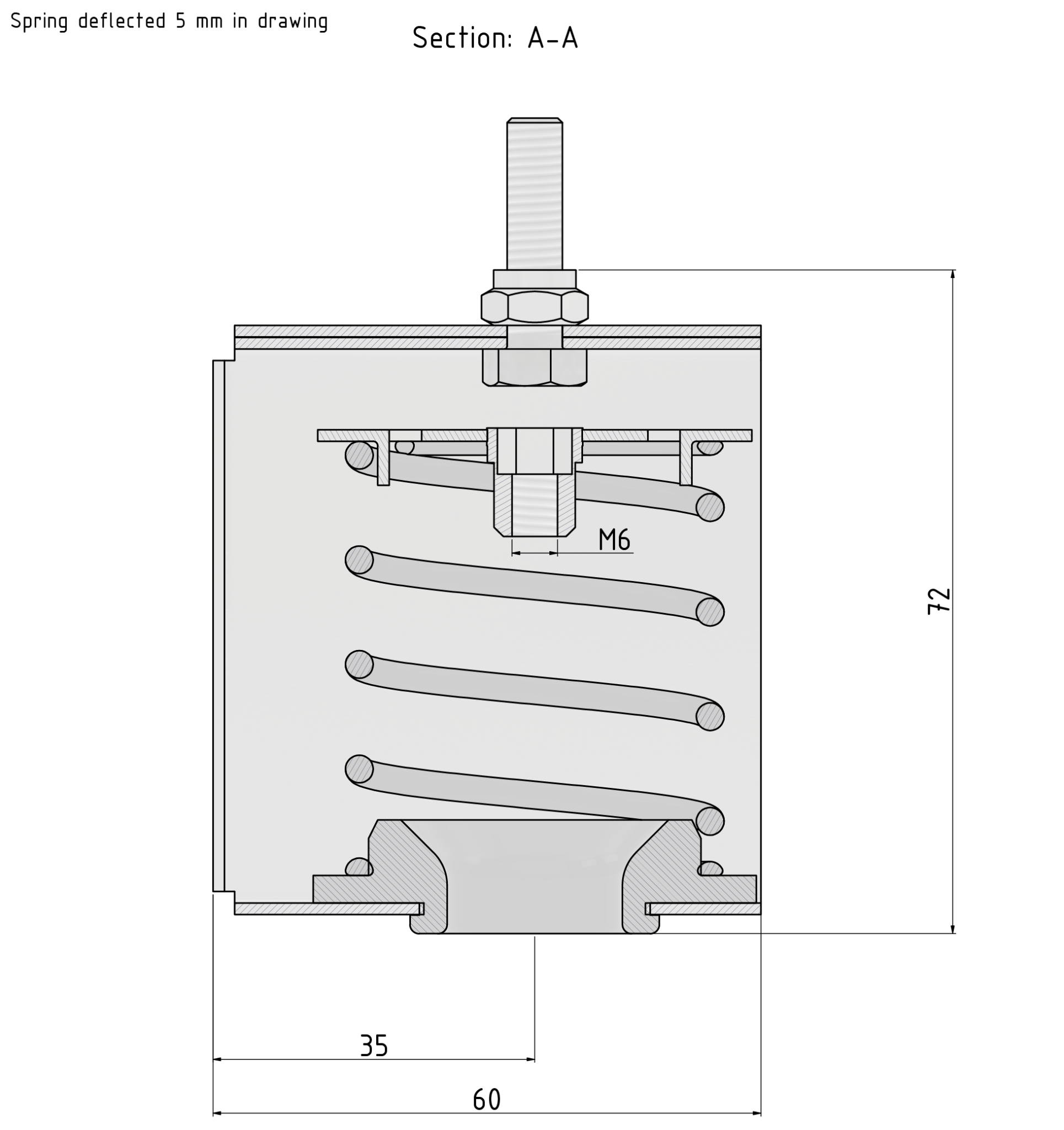

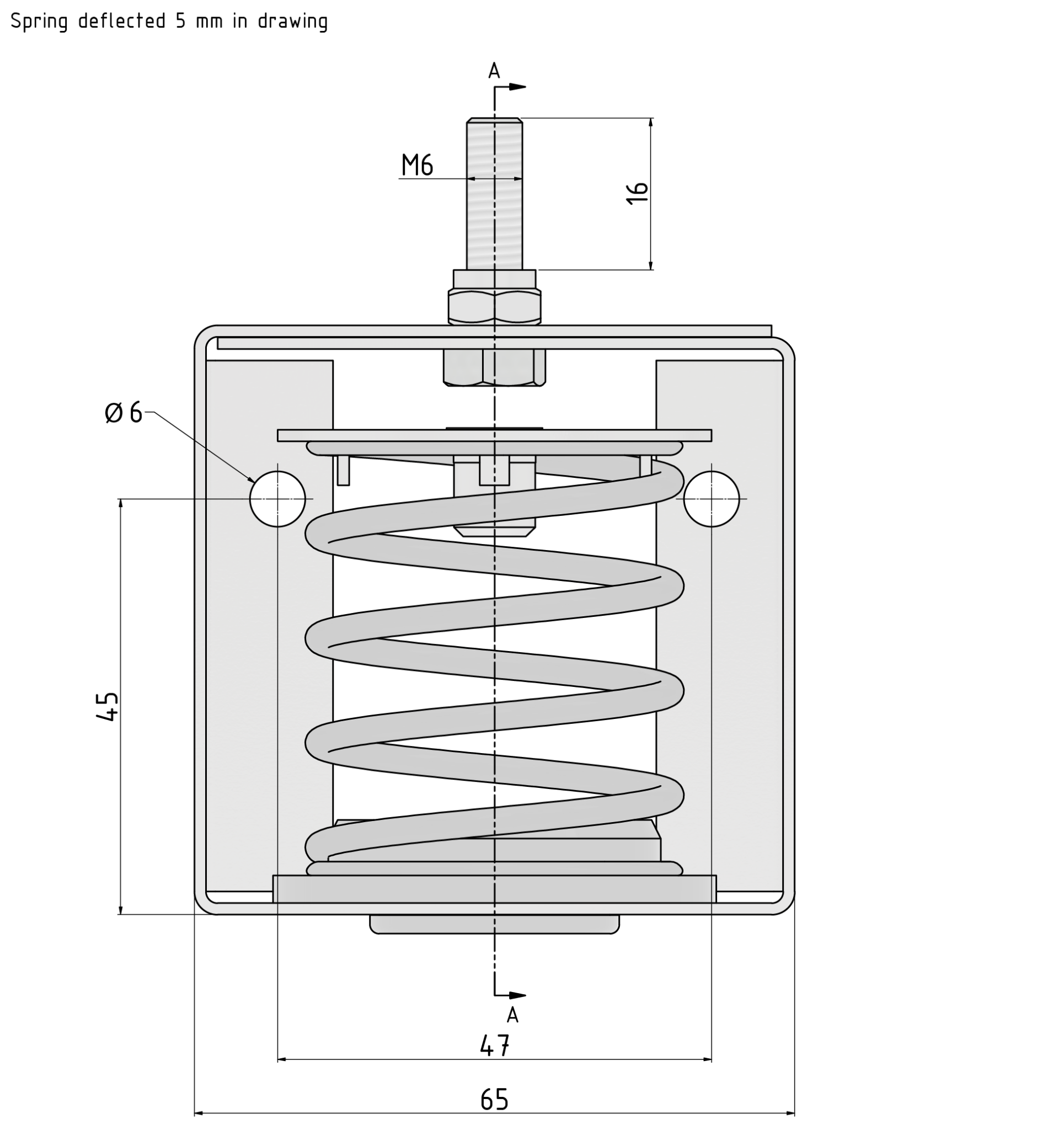

Technical drawing of the suspended Ceiling Pendant VT-MSH from Vibratec. This system has a spring isolator.Technical drawing of the suspended Ceiling Pendant VT-MSH from Vibratec. This system has a spring isolator.

VT-MSH-tehniline spetsifikatsioonceiling-hanger-vt-msh-technical-specification.xlsx

Leht1

Tüüp Koormus (kg) Vedru jäikus (N/mm) Fn (Hz)
VT-MSH-S-1 5 - 7 6 4 - 5
VT-MSH-S-2 6 - 9 7.6
VT-MSH-S-3 9 - 13 10.7
VT-MSH-S-4 13 - 20 17.5
VT-MSH-S-5 20 - 30 27
VT-MSH-S-6 30 - 50 39.7
