Laesüsteem VT-MCH

VT-MCH Multi Cushion Hanger on mõeldud nii ülalt- kui ka tagaküljele paigaldamiseks. Seda võib kasutada koos Vibrateci klikk-kinnitusrippude ja profiilidega lae riputamiseks või sellisena seadmete, nagu kõlarite, torude või ventilatsiooni riputamiseks.

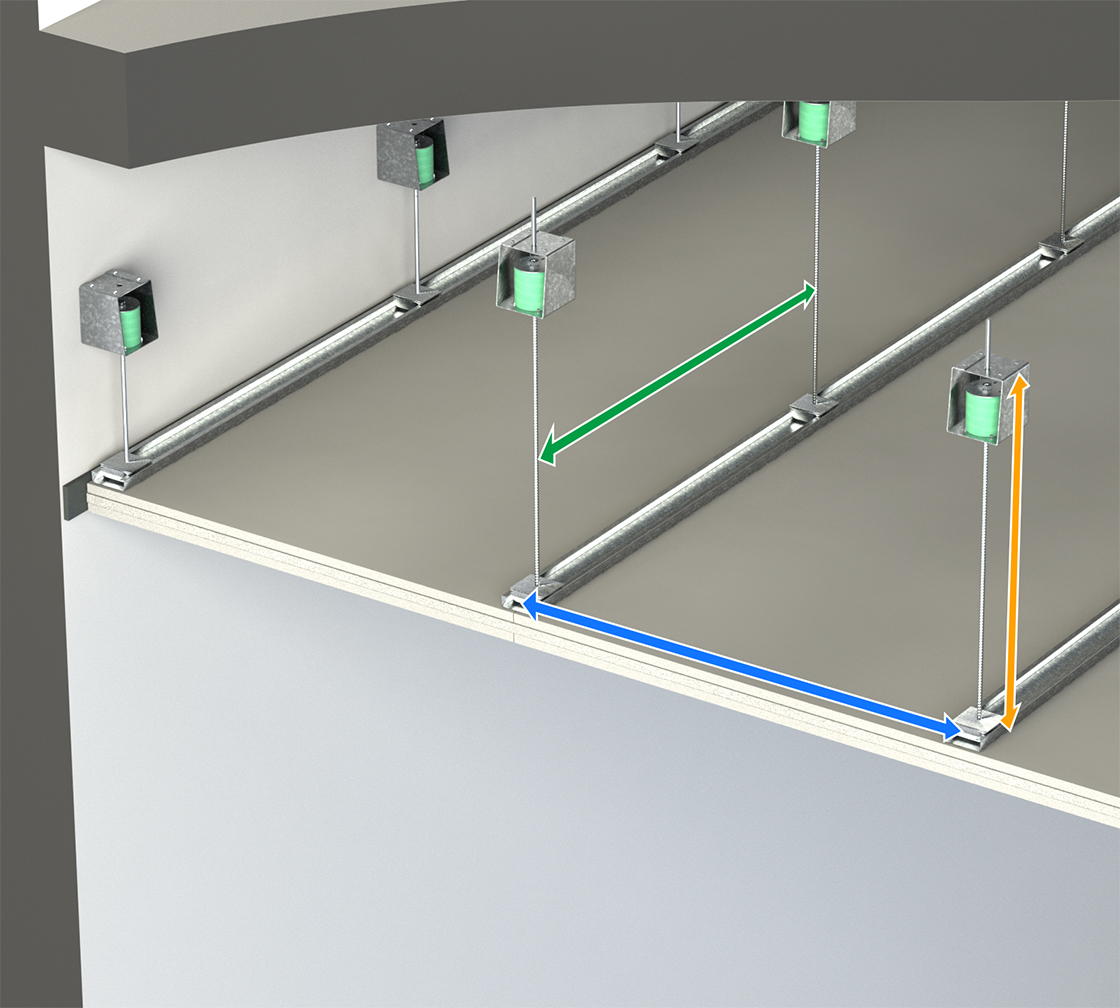

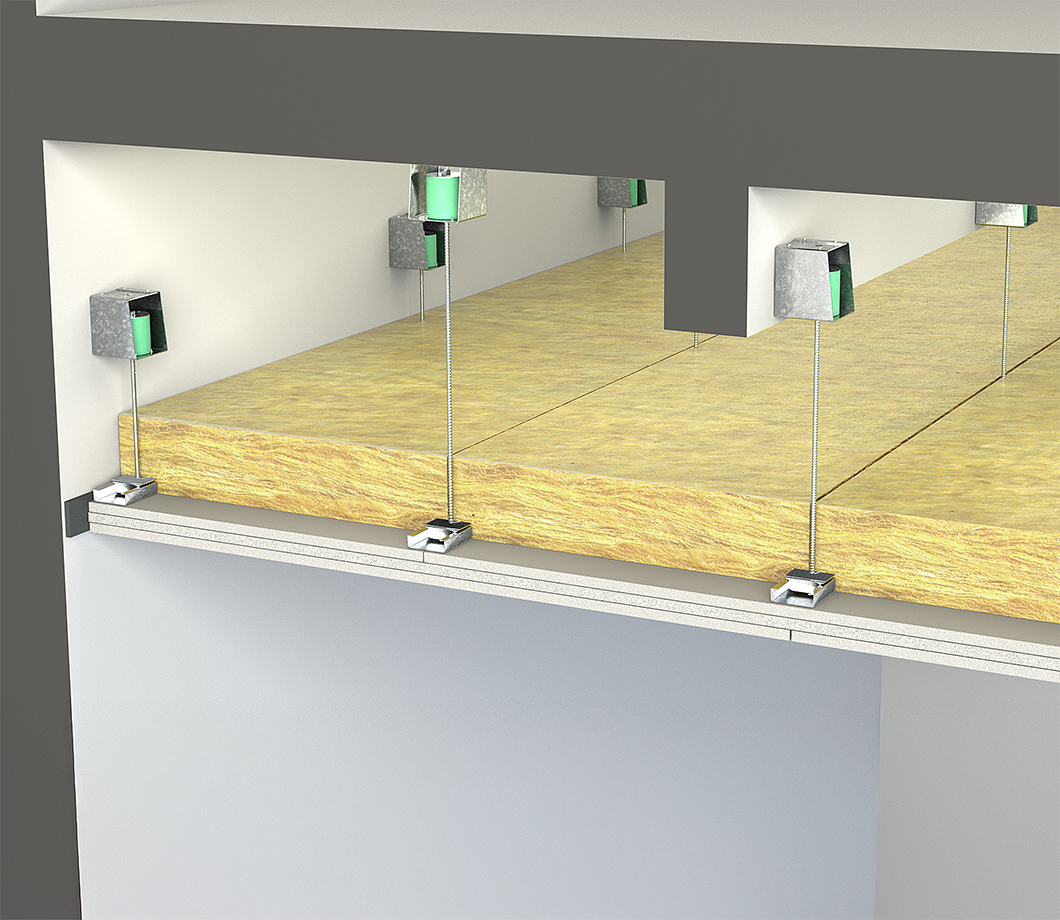

Suspended Ceiling System VT-MCH, here 2 layers of gypsum boards are mounted in the aluminium profiles

Hanger VT-MCH without the click on hanger and aluminum profiles

Toote omadused

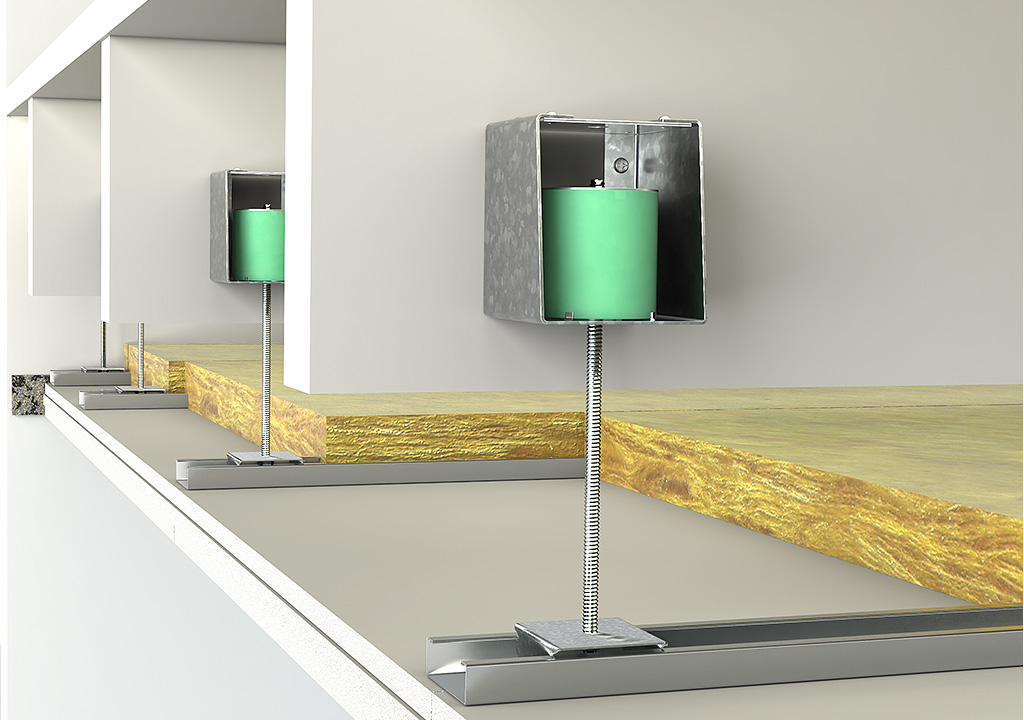

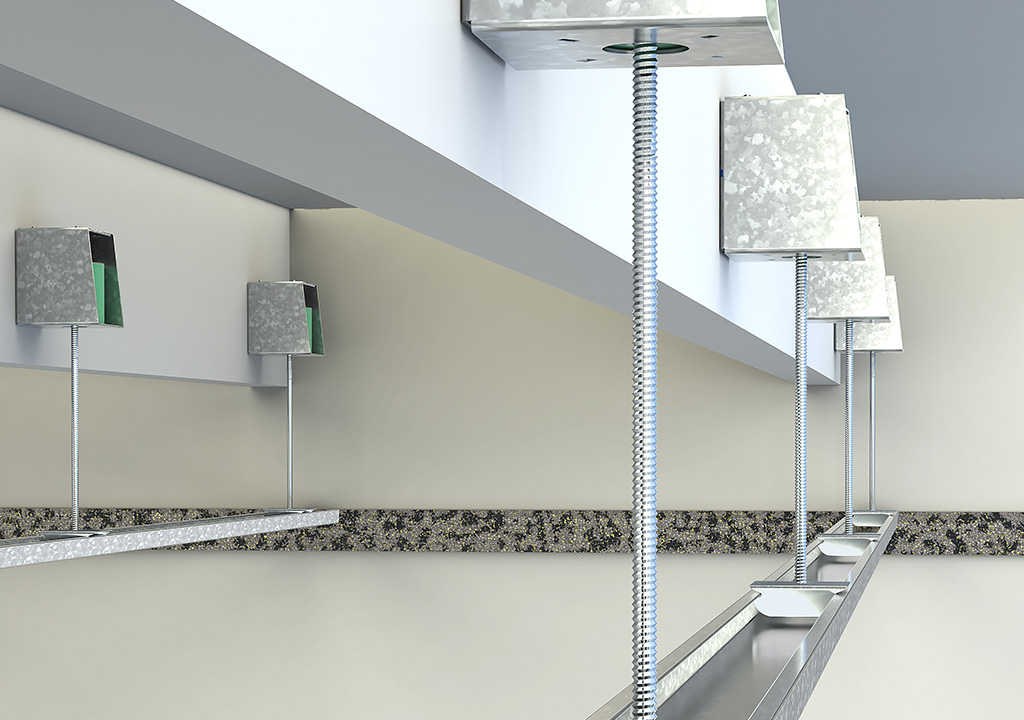

Palkkonstruktsioonide puhul võib riputite tagumine paigaldamine vähendada süsteemi kogukõrgust.

Kui lae ja riputusvahendi vaheline kaugus on vajalik, võib poltide asemel kasutada keermestatud varraste.

Elastselt rippuvad laed tuleb ka ümbritsevatest seintest lahti siduda, kasutades näiteks isekleepuvat elastset riba VT-STRIP.

Kruvid, keermestatud vardad, klikk-kinnitused ja laeprofiilid ei kuulu toote juurde ja neid tuleb tellida eraldi.

Toote rakendused

Koos Vibratecs'i klikk-kinnitusega riputite ja profiilidega:

lae riputus

Ilma klõpsuta riputajad ja profiilid:

rippuvad seadmed, nagu kõlarid, torud või ventilatsioon.

Tehnilised andmed

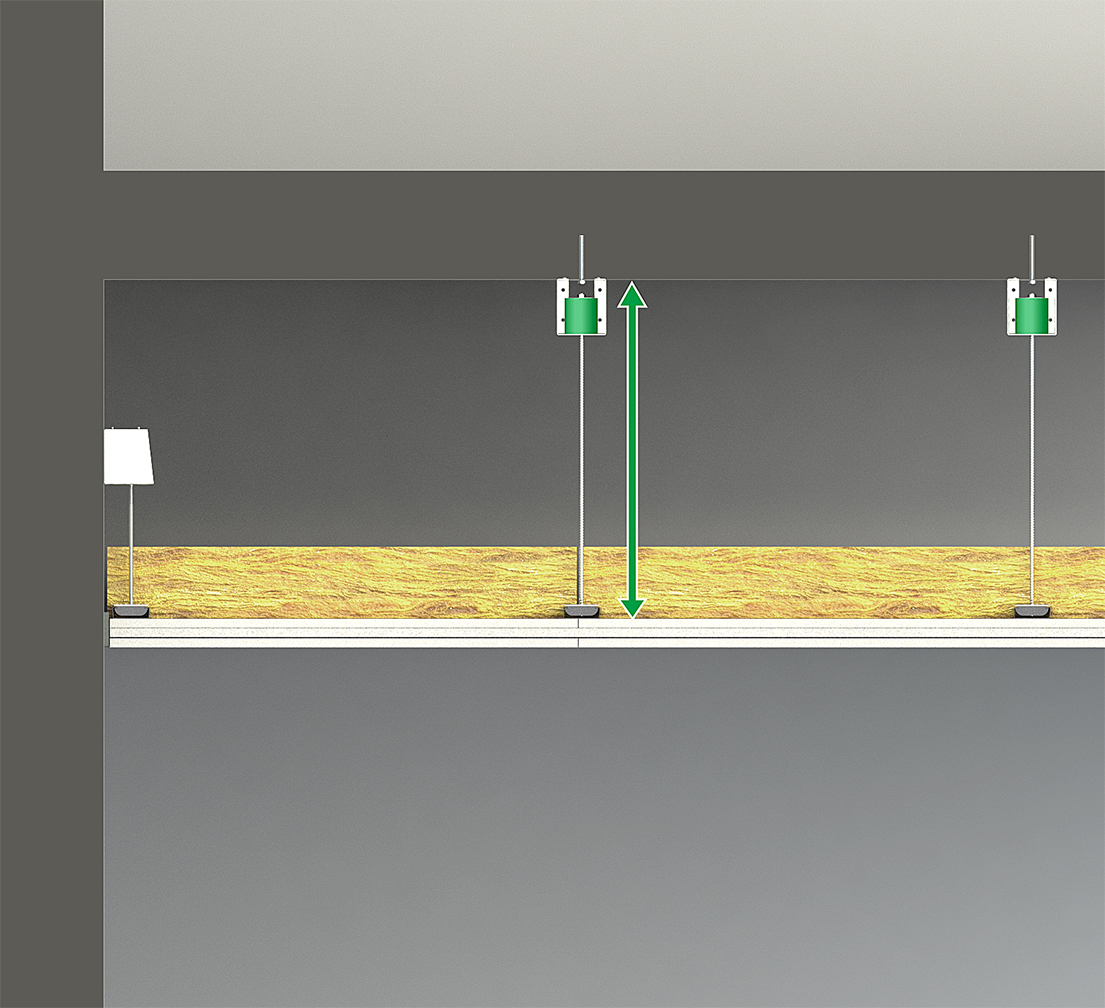

Technical drawing of the suspended Ceiling System VT-MCH from Vibratec

lae-ripats-vt-mch-tehniline-spetsifikatsioon.xlsx

Ripatsite koormusvahemik

Tüüp	Koormus (kg)	Fn (Hz)	Läbipaine (mm)
VT-MCH-400/25	10 - 20	12 - 15	2 - 3
VT-MCH-400/50	10 - 20	7 - 11	4 - 7
VT-MCH-510/25	20 - 30	12 - 15	2 - 3
VT-MCH-510/50	20 - 30	7 - 11	4 - 7
VT-MCH-570/25	30 - 40	12 - 15	2 - 3
VT-MCH-570/50	30 - 40	7 - 11	4 - 7
