Põrandasüsteem VT-JFS

VT-JFS on Vibrateci ujuvpõrandasüsteem. Vibratsioonivastane süsteem tõstab põrandaplaati vedrudega, mis summutavad löögi- ja astumishelisid. Sobib ideaalselt jõusaalipõrandatele.
An image of Vibratecs VT-JFS jack-up floor system for floating concrete floorsVibratec GYM construction Floor system VT- JFS

Toote omadused

  • Madal loomulik sagedus.
  • Kõrge vibratsioonisummutus.
  • Vedrustuse suur stabiilsus tänu madalale C.O.G.-le. Vedrustusega masinate pikem kasutusiga. Põranda kõrgust reguleeriv integreeritud süsteem. Vedrudele pääseb juurde, kui on vaja muudatusi teha.

Toote rakendus

VT-JFS ujuvpõrandasüsteem tagab suure jõudluse õhus ja struktuuris leviva heliedastuse isolatsioonitasandil. VT-JFS sobib ideaalselt kasutamiseks vibratsioonile avatud ruumides nagu spordisaalid, bowlingusaalid, kaubanduskeskused, masinaruumid jne. See on kasulik ka juhtudel, kui ujuvbetoonpõranda kõrgus on piiratud, sest süsteem võimaldab väiksemat õhuvahet kui raketispaneelide puhul.

Paigaldamine

Vaadake lühikest videot paigaldamisest, kui betoonpõrandaplaat tõstetakse vedruisolaatorite peale.

Tehnilised andmed

VT-JFS – tehnilised spetsifikatsioonidvt-jfs-technical-specifications.xlsx

Tehnilised andmed

VT-JFS – Jack Up Floor süsteem
Staatiline koormus daN (≈kg)/m2300–600 daN
Loomulik sagedus 3–6 Hz
Betooni paksus 80–300 mm
VT-JFS kõrgus Läbipaine Fn (Hz)
80 mm 8–10 mm 5–6 Hz
100 mm 8–10 mm 5–6 Hz
120 mm 10–20 mm 3,5–4 Hz
140 mm 15–25 mm 3,5–4 Hz
200 mm 15–25 mm 3 Hz

Allalaadimine

  • Tehniline andmelehtTeave toote kohta PDF-vormingus
  • paigaldusjuhend: Põrandasüsteem VT-JFS | inglise keel

Seotud uudised

Uudiste arhiiv
Pilt Vibratec Floating Floor VT-JFS Crossfit rajatise jaoks
  • Ehitus

CrossFit põrand koos Jack-Up ujuvplaadiga VT-JFS

Selleks, et vähendada kõrvalasuvate kontorite häirivat müra, ehitati põrand 120 mm ujuvbetoonplaat, kasutades Vibrateci Jack-Up Spring System VT-JFS süsteemi.

Pilt Vibratecs VT-JFS tõstepõrandasüsteemist ujuvale betoonpõrandale
  • Ehitus
  • Tööstus

VT-JFS põrandasüsteem – vibratsioonisolaatorid betoonpõrandatele

Põrandasüsteem koosneb vibratsioonisolaatoritest, mis valatakse betoonplaadi sisse ja tõstetakse üles, et tagada elastne lahtisidumine ja õhuvahe aluspõrandaga. See loob raske ujuvpõranda, millel on suurepärane vibratsiooniisolatsioon, isegi madalatel sagedustel.

Lisateave jõusaali põrandate kohta

Pilt jõusaalist ja raskustest
  • Ehitus

Vibratec Gümnaasiumipõrandad | Struktuurist lähtuva müra vähendamine

Elastsed spordisaalide põrandad vibratsiooni ja heli isoleerimiseks. Spordisaalide ja spordikeskuste kohandatud põrandad muutuvad üha olulisemaks, kuna linnaarengu tõttu lühenevad elamute, transpordi, kaubanduskeskuste ja kehaliste tegevuste vahelised vahemaad.

Võtke meiega ühendust

Veel põrandasüsteeme firmalt Vibratec

  • Vibratec põrandasüsteemi VT-FLOAT pilt

    Põrandasüsteem VT-FLOAT

    Süsteem raskete ujuvate betoonpõrandate jaoks, kus diskreetsete isolaatoritena on kasutusel elastsed padjad või terasvedrud. VT-FLOAT-i kasutatakse ...

  • Akustiline põrandasüsteem VT-BAT 50mm. Selle aluspõranda moodustavad elastsed Regufoam 570+ padjad ja kaks kihti põrandaplaati, mis on kokku liimitud meie summutusliimiga DG-2000. Isekleepuv elastne riba ümbritseb põrandakonstruktsiooni ja lahutab selle seintest. See vähendab oluliselt konstruktsioonist tulenevat müra, mida põhjustavad esemete kukkumisest, kõndimisest, hüppamisest jms tulenevad mõjud. EPD-sertifikaadiga toode.

    Põrandasüsteem VT-BAT

    Vibrateci põrandasüsteem VT-BAT on kiire ja hõlpsasti paigaldatav diskreetsete isolaatoritega süsteem. Süsteem koosneb 3 meetri pikkusest ...

  • Pilt Vibrateci põrandasüsteemist VT-dBlock koos 25 mm kõrguste isolaatoritega

    Põrandasüsteem VT-dBlock

    VT-dBlock on reguleeritav süsteem tõstetud põrandate jaoks, mis on spetsiaalselt välja töötatud kiireks ja lihtsaks paigaldamiseks ning tõhusaks ...

Toodet ei leitud

Kas olete huvitatud Põrandasüsteem VT-JFS?

Lisateabe saamiseks võtke meiega julgelt ühendust

Seotud tooted

Vastupidav, tugev ja vastupidav põrandakate teie spordikeskuse jaoks

Võimlemismatt Everroll

Meie vastupidavad rullid REGUPOL everroll classic on ideaalsed põrandad spordikeskuste jaoks - laias valikus...

Võimlemismatte Sonusfit T 110 võib paigaldada lahtiselt paljale plaadile või tasandusele. See ei taga mitte ainult lihtsat paigaldamist, vaid ka lihtsat eemaldatavust.

Võimlemismatt Sonusfit T 110

Põrandakate, mis on valmistatud struktuursetest heliisoleerivatest elastomeeridest, millel on vedrustuse ja spordifunktsiooni omadused, kasutamiseks spordisaalides. See on...

12 mm paksune löögimüra isoleeriv materjal, mille alumine külg on profileeritud, on meie lahendus vanade hoonete moderniseerimiseks, massiiv- ja täispuitkonstruktsioonides (CLT).

Löögimatt Comfort 12

12 mm paksune löögimüra isoleeriv materjal, mille alumine külg on profileeritud, on meie lahendus vanade hoonete moderniseerimiseks,...

See õhuke 5 mm löögimüra isoleeriv materjal sobib ideaalselt piiratud paigalduskõrgusega rakendusteks.

Löögimatt Comfort 5

See õhuke 5 mm löögimüra isoleeriv materjal sobib ideaalselt piiratud paigalduskõrgusega rakendusteks. REGUPOL comfort 5 on...

Löögimüra isoleeriv matt eriti sileda pinnaga homogeense vinüülpõranda ja muude põrandakatete jaoks.

Impact mat Sonus Multi 3

Löögimüra isoleeriv matt eriti sileda pinnaga homogeense vinüülpõranda ja muude põrandakatete jaoks. 3 mm...

Liimitud vaht

Liimitud PU-vaht omab suurepäraseid mehaanilisi omadusi. See suure tiheduse ja heade löögiabsorbeerimisomadustega paindlik vahtmatt on...

Image of Vibratec Spring Isolator 7001. Sees on vedru, mis isoleerib vibratsioone. Terastraadist kušett ümbritseb tüüblit ja toimib liikumise piirajana. Kergete seadmete paigaldamine nende isolaatorite peale kaitseb neid vibratsioonidest põhjustatud kahjustuste eest.

Vedruisolaator VT7001

Riputage väga kergeid tundlikke seadmeid meie vedruisolaatoriga 7001. Seeria isolaatorite peaaegu konstantse loodussagedusega...

Image of Vibratec Spring Isolator 7002. Sees on vedru, mis isoleerib vibratsioone. Terastraadist kušett ümbritseb tüüblit ja toimib liikumise piirajana. Nende isolaatorite peale paigaldatud seadmed kaitsevad neid vibratsioonidest põhjustatud kahjustuste eest.

Vedruisolaator VT7002

Riputage tundlikke seadmeid meie vedruisolaatoriga 7002. Täismetallist ja kerge isolaatorikinnitus. Selle seeria isolaatorid on...

Vedrulisolaator VT4421 on saadaval kahe erineva vedruga (lõpud -03 ja -06) sõltuvalt koormusvahemikust.

Vedruisolaator VT4421

Täismetallist isolaator terasvedruga, 18/8 roostevabast terasest traadist summutuselement ja alumiiniumist rullid. Sobib suurepäraselt vibratsiooni isoleerimiseks...

Vibrateci vedruisolaator VT4422, mille omane sagedus on madal, vahemikus 6-8 Hz. Samuti on vedru sees kaks teraspolsterisolaatorit, mis tagavad suurema summutuse.

Vedruisolaatorid VT4412 ja VT4422

See on metallist isolaator, mis on valmistatud vedruga, mis on valmistatud kõrge tõmbetugevusega terasest, 18/8 roostevabast terasest traadist elastse padjaga...

Vedruisolatsioonid seeriatest VT4413 ja VT4423. Vedruisolatsioonide omavõnkesagedus on 5–6 Hz.

Vedruisolaatorid VT4413 ja VT4423

Tegemist on roostevabast terasest elastse elemendiga terasvedruga. Sobib suurepäraselt vibratsiooni isoleerimiseks, sest selle väga...

Vibratec vedru paketi pilt 4625-B9

Vedrupakett VT4625-B

Eelvärvitud vedrusid kasutatakse peamiselt raskete masinate vundamentide ja hoonete vibratsiooni isoleerimiseks. VT4625-sarja kasutatakse seal, kus...

Vibratec vedru paketi VT4660-B pilt

Vedrupakett VT4660-B

Eelvärvitud vedrusid kasutatakse peamiselt raskete masinate vundamentide ja hoonete vibratsiooni isoleerimiseks. VT4660-sarja kasutatakse seal, kus...

Pilt Vibratec Spring Isolator AVM. Vibrateci kohandatud AVM-isolaatoreid kasutatakse turbiinide, elektrijaamade ja majutusmoodulite riputamiseks avamereplatvormidel. Need takistavad vibratsiooni tekkimist, mis võiks kahjustada seadmeid ja meeskonna tervist.

Vedrupakett AVM

Meie eritellimusel valmistatud vedru vibratsioonisolaatorid on mõeldud välitingimustes kasutamiseks avamerel ja merel. Teraskonstruktsioon on sageli valmistatud...

Vibratec vedru isolaatori VT4423-06 Delta Magni pilt

Vedruisolaator VT44XX-DM

Kõrgeklassilise korrosioonikaitsega vedrud kasutamiseks rasketes tingimustes, välitingimustes merel ja avamerel.

Pilt meie vedruisolaatorist VT41XX, mida kasutatakse vibratsiooni isoleerimiseks ja löökide summutamiseks.

Vedruisolaator VT41XX

Väga pehme vedruisolaator koos integreeritud reguleeritavate liikumispiirangutega. Selle isolaatori loomulik sagedus on vahemikus 5-9 Hz ja...

Pilt Vibrateci vedruisolaatorist VT42XX, mida kasutatakse vibratsiooni ja löökide kontrollimiseks laevamootorites, ventilaatorites, kompressorites jne.

Vedru isolaator VT42XX

Väga pehme vedruisolaator koos integreeritud reguleeritavate liikumispiirangutega. Selle isolaatori loomulik sagedus on vahemikus 5-9 Hz ja...

Vibratec vedru isolaatori VT4090 pilt

Vedru isolaator VT4090

Väga pehme isolaator integreeritud reguleeritavate liikumispiirangutega. Sellel on väga madal omane sagedus 3,5 - 5...

Vibratec vedru riputusvahendi VE-101 pilt

Vedruriputi VE-101

Korpus on tsingitud terasest, vedru kõrge tõmbetugevusega roostevabast terasest. Neopreenist juhtklamber. Tsingitud kinnitusdetailid.

Seinakinnitus VT-AWS L1 ja L2, mida kasutatakse seinte lahtiühendamiseks, et vähendada konstruktsioonist lähtuvat müra.

Seinakinnitus VT-AWS-L

VT-AWS-L (Acoustic Wall Suspension) kasutatakse siseseinte lahtiühendamiseks, et vältida vibratsioonide ja konstruktsioonist tuleneva heli ülekandumist.

Akustiline seinakinnitus VT-AWS, mida kasutatakse seinte lahtisidumiseks põhikonstruktsioonist ja konstruktsioonist lähtuva müra vähendamiseks. EPD sertifitseeritud toode.

Seinakinnitus VT-AWS

VT-AWS (Acoustic Wall Suspension) kasutatakse siseseinte lahtiühendamiseks, et vältida vibratsioonide ja konstruktsioonist tuleneva heli ülekandumist.

Akustiline seinakinnitus VT-WH, mida kasutatakse seinte lahtisidumiseks põhikonstruktsioonist, et vähendada soovimatut konstruktsioonist lähtuvat müra. EPD-sertifikaadiga toode.

Seinakinnitus VT-WH

Seinakinnitust VT-WH (Wall Hanger) kasutatakse siseseinte lahtiühendamiseks, et vältida vibratsioonide ja struktuuris sündinud heli ülekandumist.

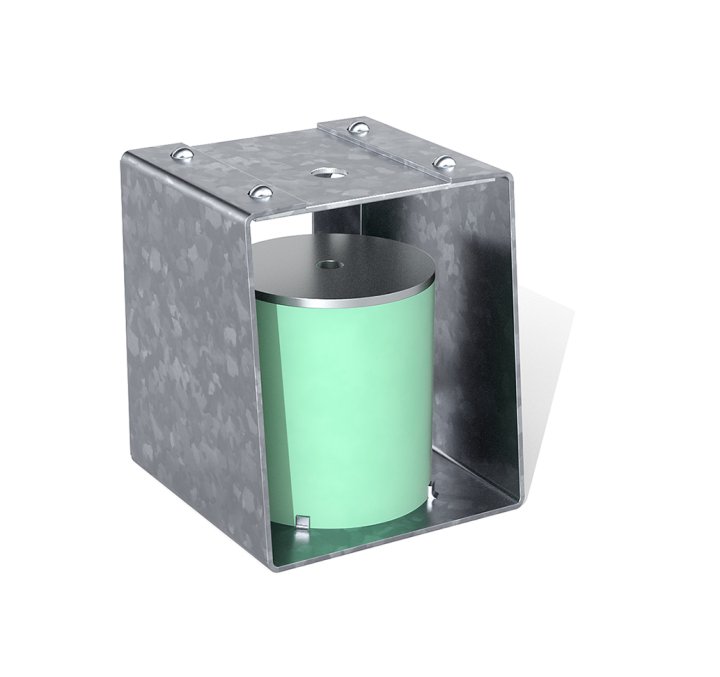

Akustilise lae riputuskonstruktsioon VT-MCH. Riputab seadmed või muud paigaldised ning vähendab vibratsiooni ja konstruktsioonist lähtuvat müra. EPD-sertifikaadiga toode.
