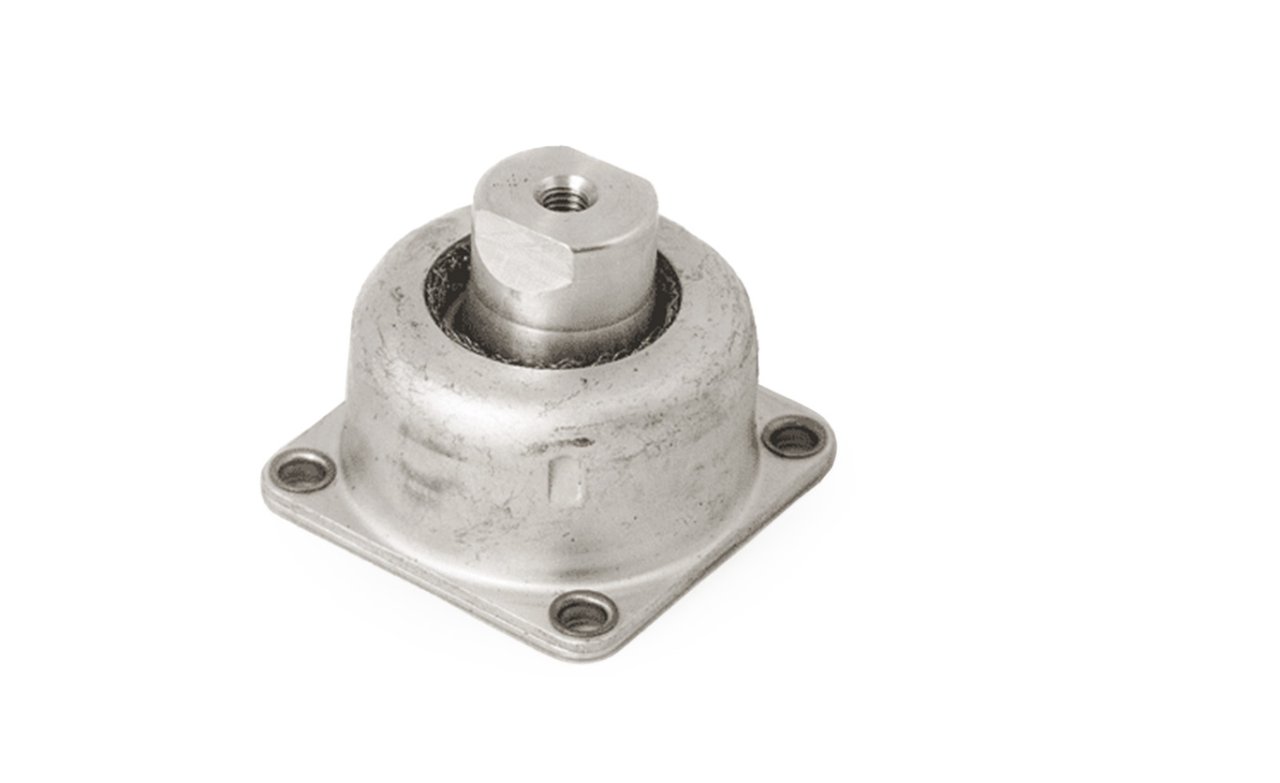

Vedruisolaator VT7001

Riputage väga kergeid tundlikke seadmeid meie vedruisolaatoriga 7001. Isolaatorite seeria, millel on peaaegu konstantne loomulik sagedus 7-11 Hz (soovitatavas koormusvahemikus). Isolaator on terasvedru, pehmendused ja puur on valmistatud 18/8 roostevabast terasest. Korpus alumiiniumist. Need kinnitused vastavad MIL-E-5400 ja AIR 7306 standarditele.

Toote omadused

Koormus ainult kokkusurumisel. Sisseehitatud liikumise piirajad kõikides suundades.

Maksimaalne ergutusamplituud: ± 0,4 mm
Temperatuurivahemik: –90 °C kuni +300 °C
Suurendustegur (Q): < 4
Mehaaniline tugevus: 10 g
Kaal: 0,04 kg.

Toote rakendus

Vedruisolaator 7001 on mõeldud elektrooniliste, elektriliste või mehaaniliste sõlmede tundlike komponentide riputamiseks ja kaitsmiseks mitmesugustes nõudlikes keskkondades. Tüüpilised rakendusvaldkonnad on haiglad, sõidukid, õhusõidukid ja tööstussüsteemid. Kergete tundlike seadmete, näiteks täppispingid, riputamine aitab kaitsta neid kahjulike vibratsioonide eest, mis võivad põhjustada kahjustusi, vähendada jõudlust ja lühendada seadmete eluiga.

Märkus

Suuremate koormuste puhul vt isolaatorit VT-7002 (0,7–60,0 daN).

Tehnilised andmed

Spring-Isolator-VT7001-tehnilised spetsifikatsioonid spring-isolator-vt7001-technical-specifications.xlsx

Toote teave

Kesktelg H max H min
H max 34 37
H min 25 28

Koormusvahemik

Isolaator Koormusvahemik daN (≈kg) M Baseplate
7001-3DSS 0.70 - 1.50 M5 Square
7001-4CSE 1.0 - 2.55 M4 Oval
7001-4DSS 1.0 - 2.55 M5 Square
