Vedruisolaatorid VT4412 ja VT4422

Tegemist on metallist isolaatoritega, mille valmistamisel on kasutatud suure tõmbetugevusega terasest vedru ja elastset 18/8 roostevabast terasest traatvõrku. Sobivad suurepäraselt vibratsiooni isoleerimiseks, sest neil on väga madal loomulik sagedus 6–8 Hz.

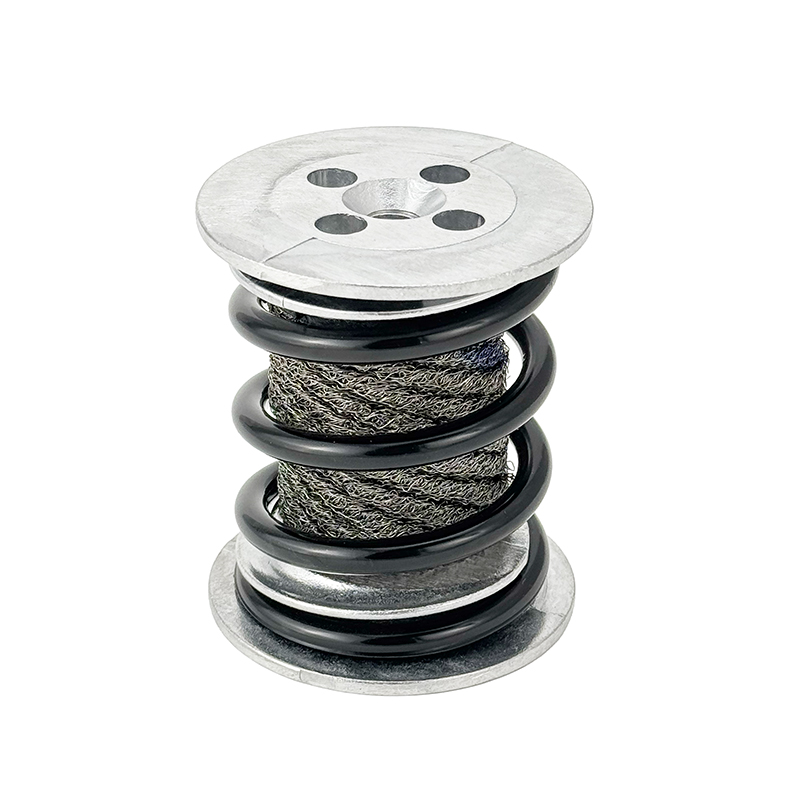

Vibratec spring isolator VT4422 with low natural frequency between 6-8 Hz. Also has two steel cushion isolators inside the spring for greater damping.

Toote omadused

Väga pehmed ja madala omalaadsusega vedruisolaatorid, mis on ette nähtud ainult survekoormuseks.

Rullid: alumiinium
Kaal: VT4412 (olenevalt järelliitest): 0,13–0,21 kg
Kaal: VT4422 (olenevalt järelliitest): 1,20–1,50 kg
Maksimaalne ergutusamplituud: ± 1 mm.
Mehaaniline tugevus: 2 g
Loomulik sagedus: 6–8 Hz
Võimendustegur: < 4
Temperatuurivahemik: –90 °C kuni +300 °C.

Toote rakendus

Seismiliste plokkidega või ilma seismiliste plokkideta ≥ 800 p/min pöörlevate masinate - ventilaatorite, kompressorite, generaatorite, mootorite jne - vibratsiooniisolatsioon. Haavatavate seadmete kaitsmine vibratsiooni eest.

Märkus

Kinnitused tarnitakse ilma paigaldusplaadita, mida saab tellida eraldi. Suurema staatilise koormuse korral kasutage mitme elemendi isolaatorit (konsulteerige meiega).

Tehnilised andmed

A technical drawing of the spring isolators VT4412 and VT4422

A graph of the spring isolator VT-4422 deflection curve

VT4412 ja VT4422 tehnilised kirjeldusedspring-isolator-vt4412-and-vt4422-technical-specifications.xlsx

Mõõtmed kevadel

Toode	D	d	H	h
Toode	(mm)	(mm)	(mm)	(mm)
VT4412	50	M10	60	50 ± 2
VT4422	80	M12	90	80 ± 2

Mõõtmed paigaldusplaat

Toode	L	l	J	B	C	E	Paksus
Toode	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
VT4412	90	69.6	10	60	7	11	4
VT4422	140	110	15	100	11	13	4

Koormusvahemik

Suffiks	Koormusvahemik daN (≈ kg)
Suffiks	VT4412	VT4422
-01	6 -10	40 - 85
-02	8 - 14	65 - 125
-03	12 - 20	110 - 190
-04	18 - 30	175 - 270
-05	24 - 46	250 - 400
-06	40 - 75	360 - 560
-07	-	450 - 780
