Jousierottimet VT4412 ja VT4422

Tämä on metallinen eristin, joka on valmistettu korkean vetolujuuden teräksestä valmistetusta jousesta ja 18/8-ruostumattomasta teräslangasta tehdystä joustavasta pehmusteesta. Erinomainen tärinänvaimennukseen, koska sen ominaistaajuus on erittäin alhainen, 6–8 Hz. VT4412 on sarja pienempiä jousia, joiden numero on 1–6 ja kuormitusalue 6–45 kg. VT4422 on seitsemän suuremman jousen sarja, jonka kuormitusalue ulottuu 40 kg:sta 725 kg:aan. Kunkin jousieristimen tarkat kuormitusalueet löytyvät alla olevasta teknisestä tietolomakkeesta.

Vibratec spring isolator VT4422 with low natural frequency between 6-8 Hz. Also has two steel cushion isolators inside the spring for greater damping.

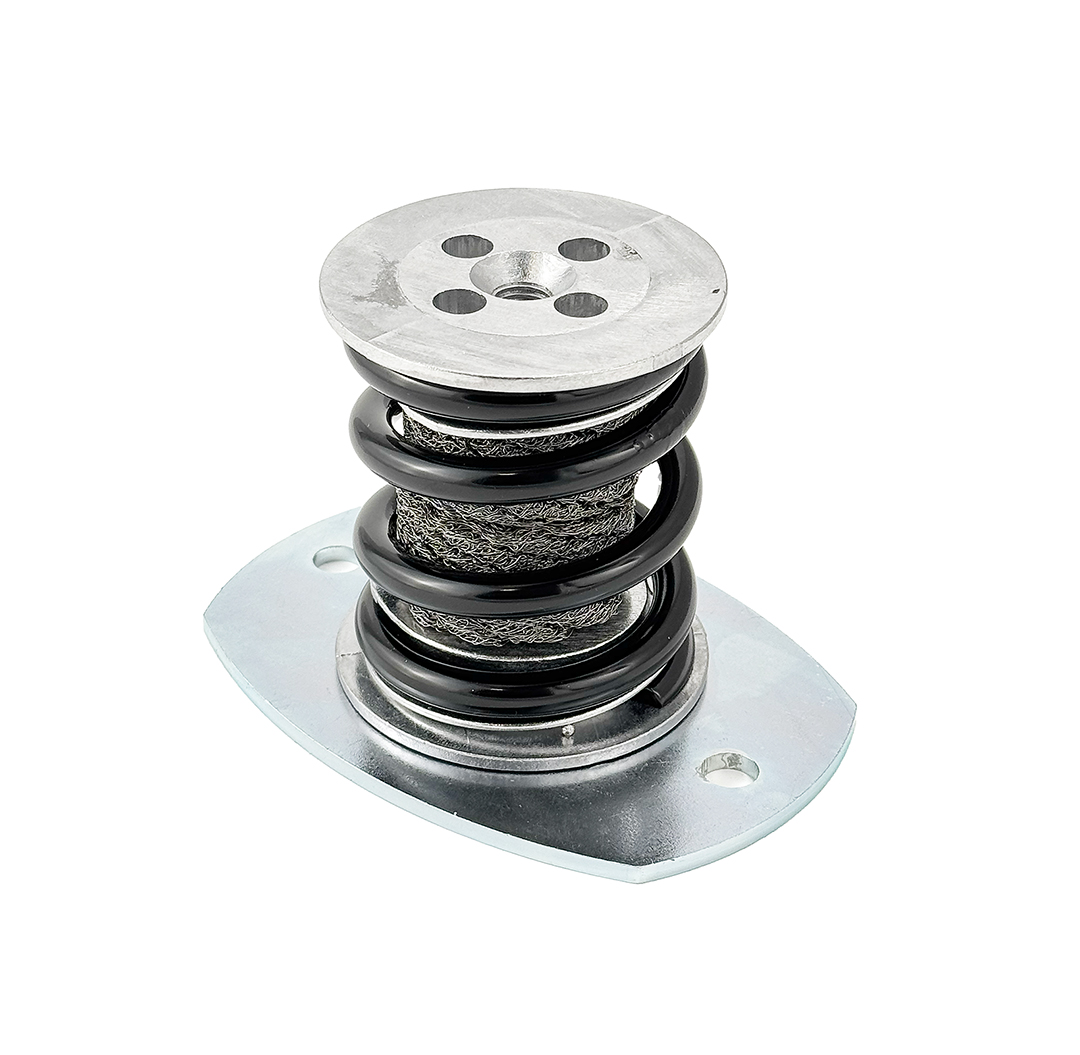

Vibratec spring isolator VT4422 with a mounting plate for easier installation.

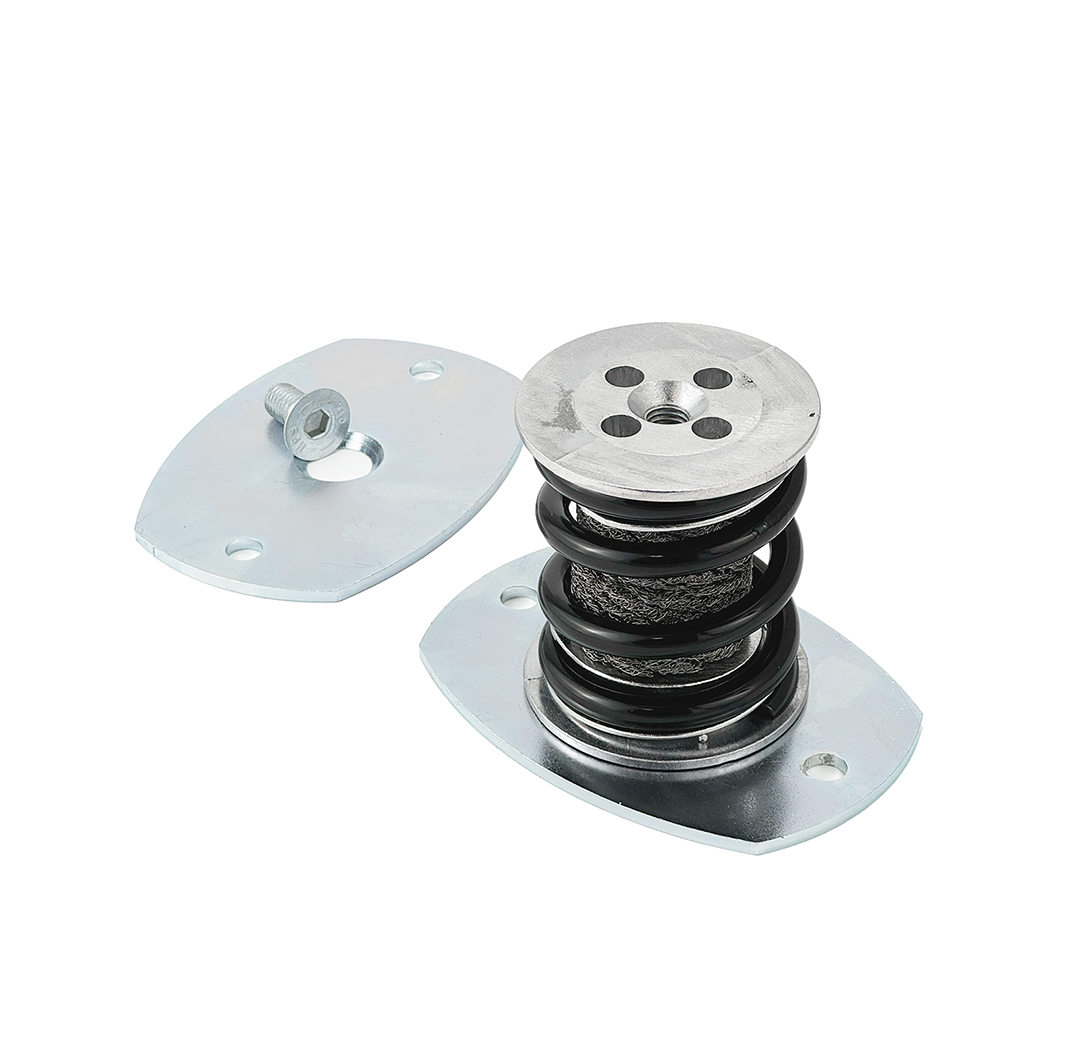

Vibratec spring isolator VT4422 with mounting plates and screws for installation.

Tuotteen ominaisuudet

Erittäin pehmeät jousieristimet, joiden ominaistaajuus on alhainen ja jotka on suunniteltu vain puristuskuormitukseen.

Scrolls: alumiini
Painot VT4412 (päätteestä riippuen): 0,13 - 0,21 kg
Painot VT4422 (päätteestä riippuen): 1,20 - 1,50 kg
Suurin heräteamplitudi: ± 1 mm.
Mekaaninen lujuus: 2 g
Ominaistaajuus: 6 - 8 Hz
Vahvistuskerroin: < 4
Lämpötila-alue: -90° - +300° C.

Tuotesovellukset

≥ 800 kierrosta minuutissa pyörivien koneiden - puhaltimien, kompressorien, generaattoriyhdistelmien, moottoreiden jne. - tärinäeristys seismisten lohkojen kanssa tai ilman niitä. Hauraiden laitteiden suojaaminen tärinältä.

Huomautus

Kiinnikkeet toimitetaan ilman kiinnityslevyä, joka voidaan tilata erikseen. Suurempia staattisia kuormia varten useita jousieristimiä asennetaan yhdessä kokonaisuutena. Tutustu jousipaketit tai ota meihin yhteyttä.

Tekniset tiedot

A technical drawing of the spring isolators VT4412 and VT4422

A graph of the spring isolator VT-4422 deflection curve

Jousieristimien VT4412 ja VT4422 tekniset tiedotspring-isolator-vt4412-and-vt4422-technical-specifications.xlsx

Tekniset tiedot

Suffiksi	Kuormitusalue daN (≈kg)
Suffiksi	VT4412	VT4422
-01	6 -10	40 - 85
-02	8 - 14	65 - 125
-03	12 - 20	110 - 190
-04	18 - 30	175 - 270
-05	24 - 46	250 - 400
-06	40 - 75	360 - 560
-07	-	450 - 725

Ref.	D	d	H	h
Ref.	(mm)	(mm)	(mm)	(mm)
VT4412	50	M10	60	50 ± 2
VT4422	80	M12	90	80 ± 2

Ref.	L	l	J	B	C	E	Paksuus
Ref.	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
Kiinnityslevy mallille VT4412	90	69.6	10	60	7	11	4
Kiinnityslevy mallille VT4422	140	110	15	100	11	13	4
