Jousierotin VT7002

Ripusta herkät laitteet jousieristimellämme 7002. Täysmetallinen ja kevyt isolaattorikiinnike. Tämän sarjan eristimien ominaistaajuus on lähes vakio 7-10 Hz. Jousi ja vaimennuselementti ruostumatonta terästä. Kotelo, keskiakseli ja pohjalevy alumiinia. Nämä kiinnikkeet täyttävät MIL-E-5400- ja AIR 7303 -standardit.

Image of Vibratec Spring Isolator 7002. Inside is a spring that isolates vibrations. A steel wire cuchion surrounds the stud and acts as a movement limiter. Mounting equipment on top of these isolators protects them from damage caused by vibrations.

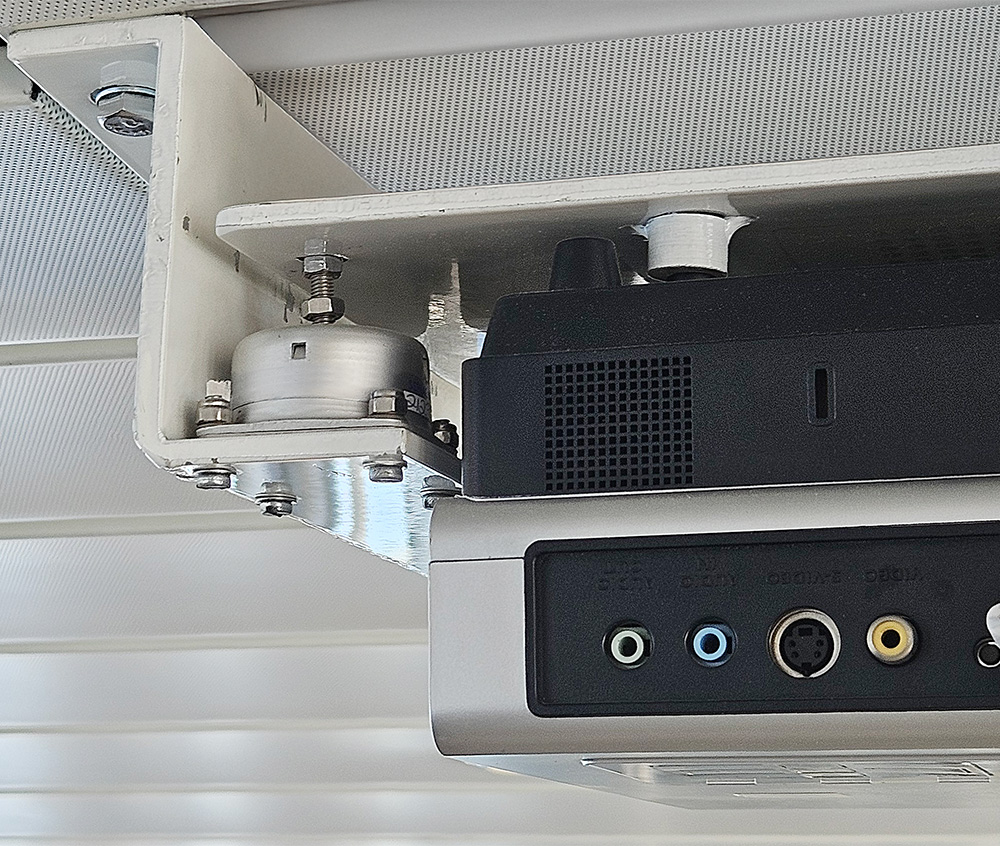

The spring isolator 7002 suspends the sensitive eauipment, reducing vibrations that would damage the projector and also shake the entertainment projected on the screen during transport.

A top view 3D-image of Vibratec spring isolator 7002.

A side view 3D-image of Vibratec spring isolator 7002.

Perspective 3d-view of Vibratec spring isolator 7002.

Tuotteen ominaisuudet

Kuormitus vain puristamalla. Sisäänrakennetut liikkeenrajoittimet kaikkiin suuntiin.

Ominaistaajuus: 7-10 Hz (suositellulla kuormitusalueella).
Maximum-heräteamplitudi: ±0,8 mm
Lämpötila-alue: -90°C - +300°C
Suurennuskerroin (Q): < 4
Mekaaninen lujuus: 10 g
Paino: 0,12 kg

Tuotesovellukset

Jousieristin 7002 on suunniteltu ripustamaan ja suojaamaan herkkiä komponentteja elektronisissa, sähköisissä tai mekaanisissa kokoonpanoissa erilaisissa vaativissa ympäristöissä. Tyypillisiä sovellusalueita ovat sairaalat, ajoneuvot, lentokoneet ja teollisuusjärjestelmät. Kevyiden ja herkkien laitteiden, kuten tarkkuuskonetyökalujen, ripustaminen auttaa suojaamaan niitä haitallisilta tärinöiltä, jotka voivat aiheuttaa vaurioita, heikentää suorituskykyä ja lyhentää laitteiden käyttöikää.

Tekniset tiedot

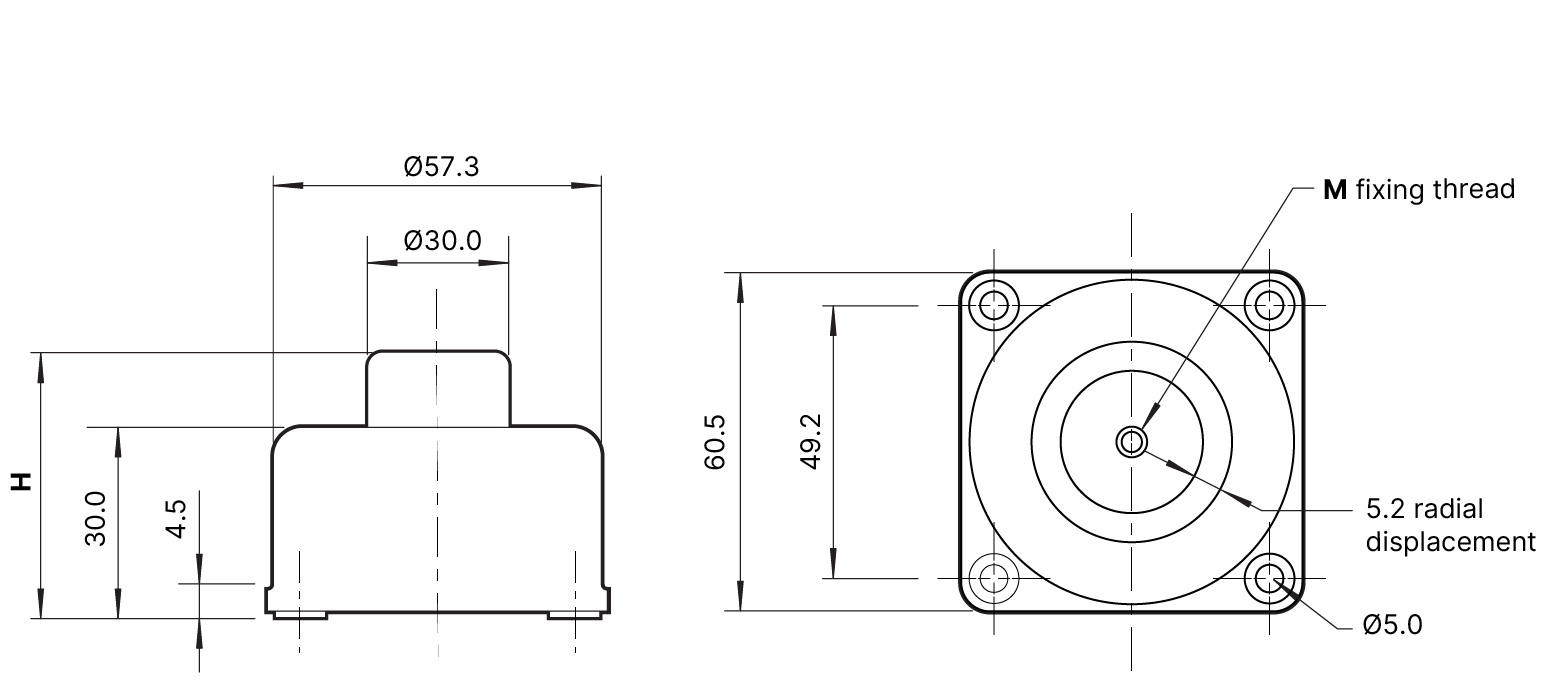

The technical drawing for the spring isolator 7002, showing the measurements and also the fixing thread.

Spring-Isolator-VT7002-tekniset tiedot spring-isolator-vt7002-technical-specifications.xlsx

Mitat H

Korkeus	H (mm)
Guormittamaton	40
Kuormitettu	35

Kuormitusalue

Eristin	Kuormitusalue daN (≈kg)	M
7002-1CS	0.70 - 1.25	M6
7002-2CS	1.15 - 2.30	M6
7002-3CS	2.0 - 4.5	M6
7002-4CS	2.8 - 5.6	M6
7002-5CS	4.5 - 9.0	M6
7002-6CS	7.0 - 14.0	M6
7002-7CS	8.0 - 18.0	M6
7002-9CS	16.0 - 22.0	M6
7002-10/2SW	20.0 - 33.0	M8
7002-11/2SW	33.0 - 60.0	M8
