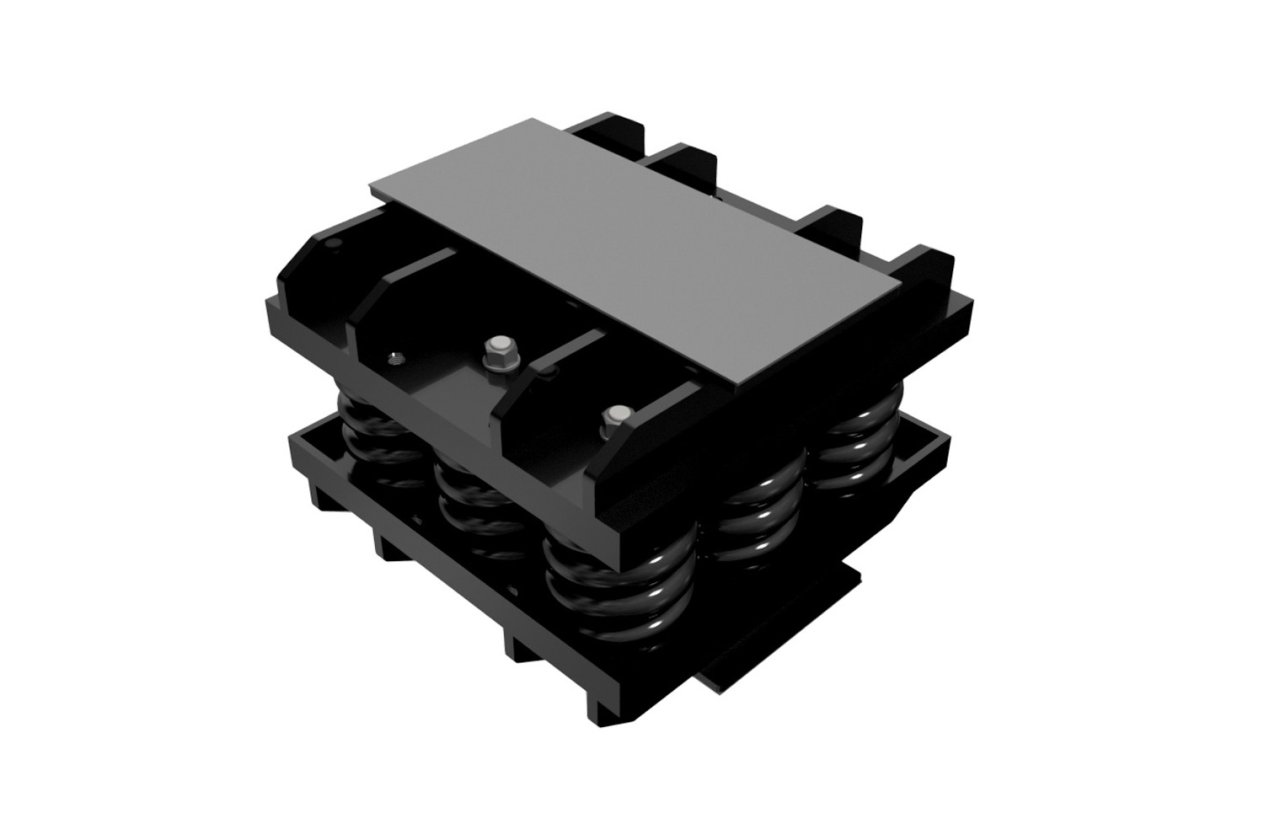

Jousipaketti VT4625-B

Esipaineistettuja jousilaatikoita käytetään ensisijaisesti raskaiden koneiden perustusten ja rakennusten tärinäeristykseen. VT4625-sarjaa käytetään, kun resonanssitaajuusvaatimus on noin 3,5 Hz.

Tuotesovellukset

Nämä eristimet koostuvat vahvistettujen teräslaatikoiden sisään sijoitetuista jousista, jotka on esipuristettu tietyllä kuormituksella.
Esipaineistettujen eristimien edut ovat seuraavat:

  • Jouset esipuristetaan taipumaan, joka vastaa tiettyä prosenttiosuutta (yleensä 80%) lopullisen rakennuksen massasta. Rakentamisen aikana eristin "vapautetaan", kun esipuristettu kuorma on kohdistettu, ja se taipuu vasta, kun lopullinen 20% kuormaa kohdistetaan.
  • Eristimet voidaan asentaa myös rakentamisen jälkeen tai korvata hydraulisilla tunkilla. Tätä varten kaikkiin eristimiin on päästävä käsiksi.
  • Sisäkkäisten jousien avulla eristimet voidaan hienosäätää tiettyyn jäykkyyteen.
  • Jouset on suunniteltu kestämään lukkiutumista (täydellinen kelan kosketus) ylittämättä jännitysrajoja ja aiheuttamatta plastista muodonmuutosta.
  • Jousien käämiresonanssin vaikutuksen minimoimiseksi teräslaatikon kosketuspinnat on päällystetty elastomeerikerroksella. Materiaalista 51CrV4 valmistetut jouset valmistetaan DIN 2096 -standardin mukaisesti.

Viimeistely: ruiskupuhallus + musta jauhemaalaus vaihtoehtoisesti Delta Magni Seal Hitsattu teräsrakenne S355-teräksestä, joka on maalattu pohjamaalilla ja pintamaalilla. Työstö ja toleranssit ISO 2768-1 luokan M mukaisesti.

Tekniset tiedot

spring-package-vt4625-b-tekniset tiedot.xlsx

Mitat ja kuormitusalue

Ref. L B A Kuormitusalue
(mm) (mm) (mm) (kN)
VT4625-B2 190 360 250 120 - 212
VT4625-B4 360 360 250 200 - 420
VT4625-B6 530 360 250 325 - 635
VT4625-B9 530 530 250 525 - 950
