Support entièrement métallique VTCI-1500F

Support entièrement métallique Vibratec destiné à servir de point de fixation élastique. Isolateur progressif de tension et de compression présentant une fréquence propre de 15 à 20 Hz sur toute la plage de charge. Les éléments d’amortissement des vibrations sont constitués d’un treillis métallique en acier inoxydable 18/8, la goupille de fixation centrale et le boîtier étant en acier. Le boîtier est protégé par un revêtement céramique (KTL).

An all-metal vibration isolation mount used for machinery or elastic suspension of exhaust pipes. Perfect tension and compression isolator.

A progressive tension and compression isolator with a natural frequency of 15-20 Hz throughout the load range.

A marine engines exhaust suspended with VTCI-mounts to reduce vibrations, shock and noise

Exhaust pipe suspension using metal mounts VTCI to reduce vibrations and allow movement from thermal expansion.

Caractéristiques du produit

Fréquence de résonance	15-20 Hz
Plage de charge (daN)	500-1 500 (≈kg)
Maximum amplitude d'excitation	± 0,3 mm
Facteur d'amplification	< 6
Plage de température recommandée	De -90 °C à +600 °C
Maximum surcharge dynamique	2 g
Poids	0,8 kg

Applications des produits

Suspension des machines-outils en général, en particulier des machines de concassage, des broyeurs et, d'une manière générale, de toutes les machines rotatives fonctionnant à plus de 30 Hz.

Suspension élastique des tuyaux d'échappement avec des fluides d'échappement de 650°C ou plus, des moteurs, des pompes, des compresseurs sur les navires et dans les véhicules.

L'isolateur est idéal pour être utilisé comme point de fixation du tuyau d'échappement directement après le premier soufflet.

Notes

Pour les petites charges, utiliser VTCI-300F et VTCI-700F. Pour les charges plus importantes, utiliser des isolateurs VTCI-3500F, V318.

Spécifications techniques

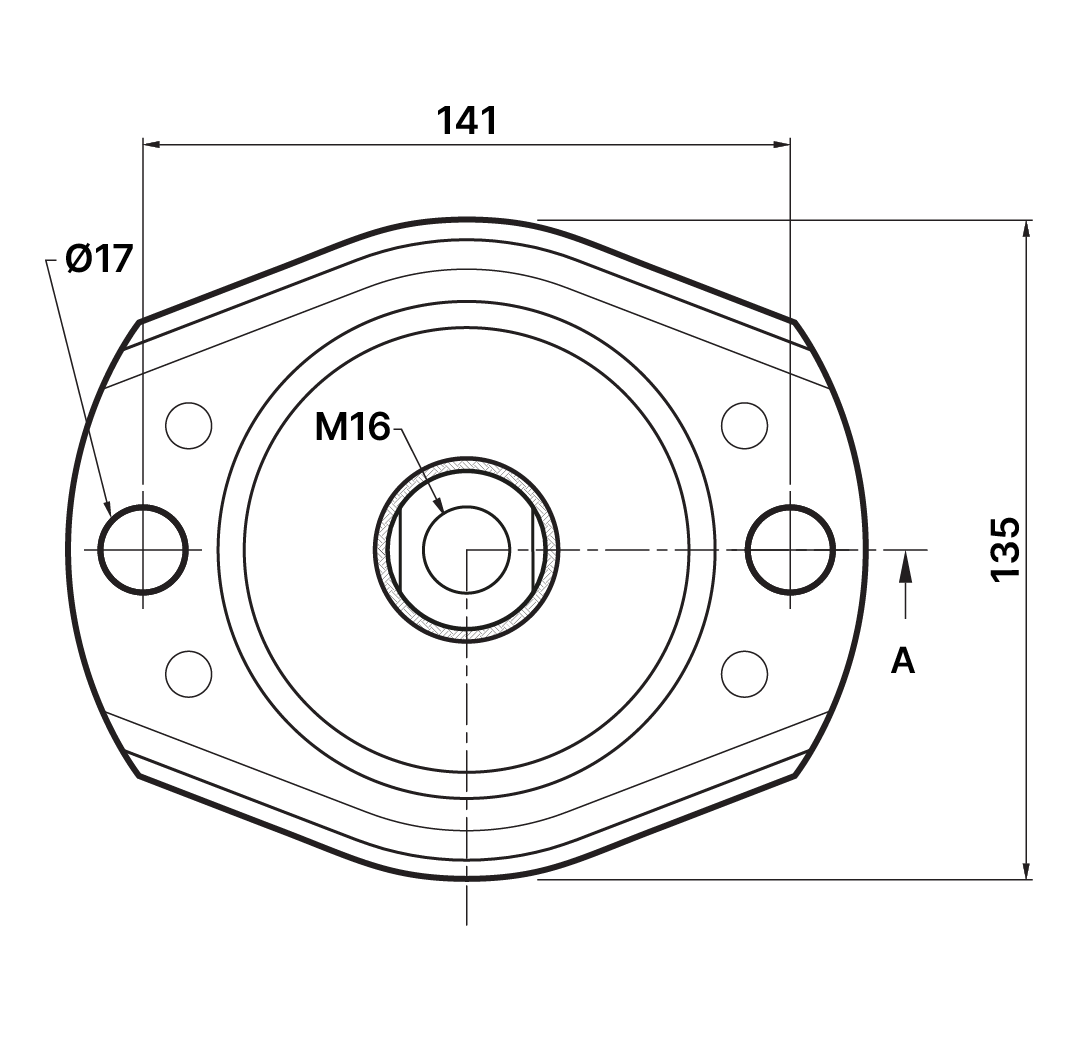

The top view in a technical drawing for all-metal isolator VTCI-1500F, showing the measurements. A progressive tension and compression isolator with a natural frequency of 15-20 Hz throughout the load range.

The side view in a technical drawing for all-metal isolator VTCI-1500F, showing the measurements. A progressive tension and compression isolator with a natural frequency of 15-20 Hz throughout the load range.

Gamme de charges du VTCI-1500vtci-1500-load-range-1.xlsx

Fiche 1

Référence	Plage de charge i daN (≈kg)
VTCI-1500	500 - 1500

Téléchargements

Montage tout métal VTCI-1500F | TDS english
Courbes de charge VTCI-1500 et 3500F
