Fjäderisolator VT4414 och VT4424

Helmetallisk isolator med en egenfrekvens på 3 - 4 Hz. Isolator med stålfjäder, dämpelement i 18/8 rostfri ståltråd och Scrolls i aluminium.

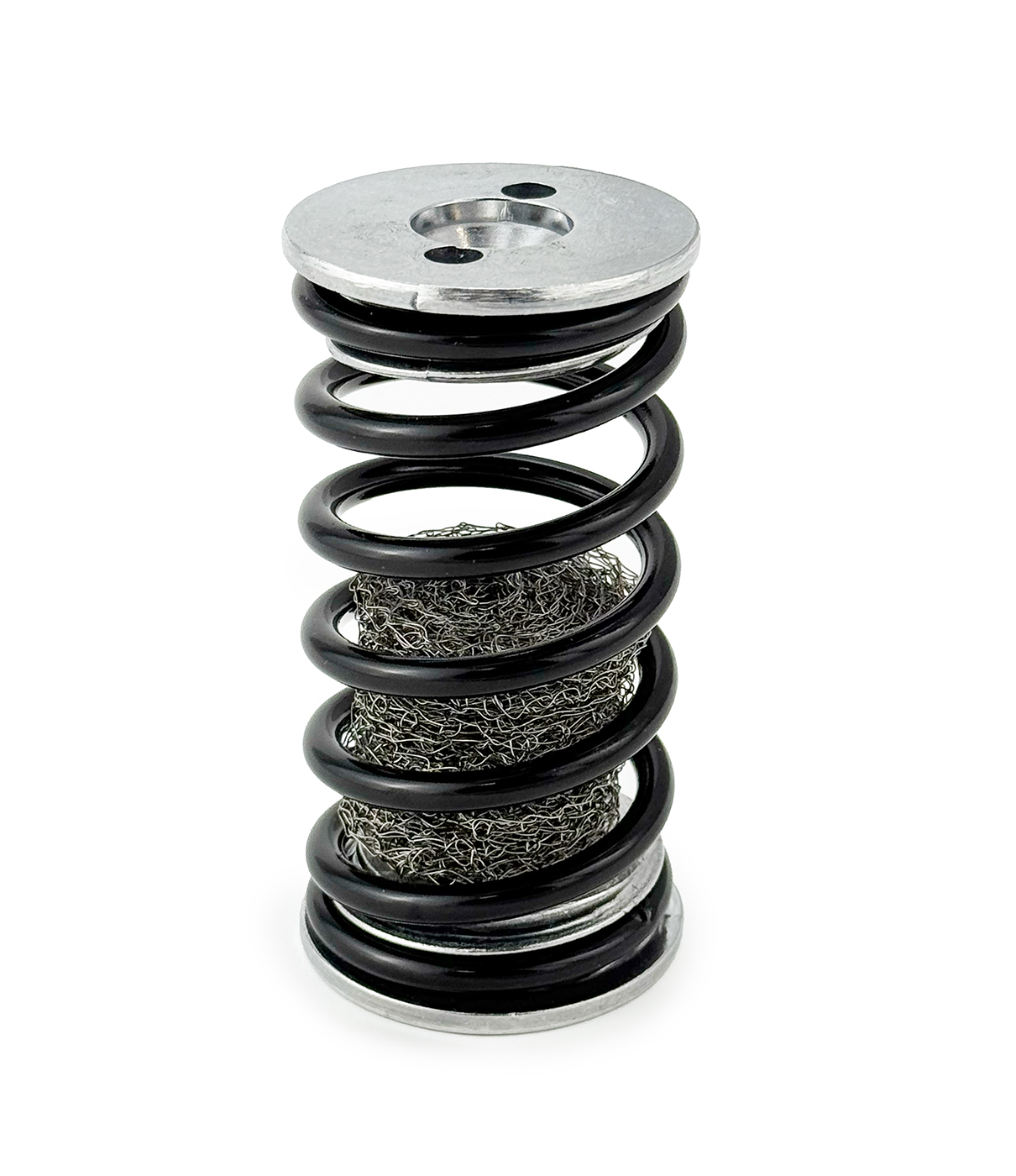

Vibratec spring isolator VT4414-05. The VT4414 and VT4424 spring isolators are very soft isolators that have a natural frequency of 3-4 Hz.

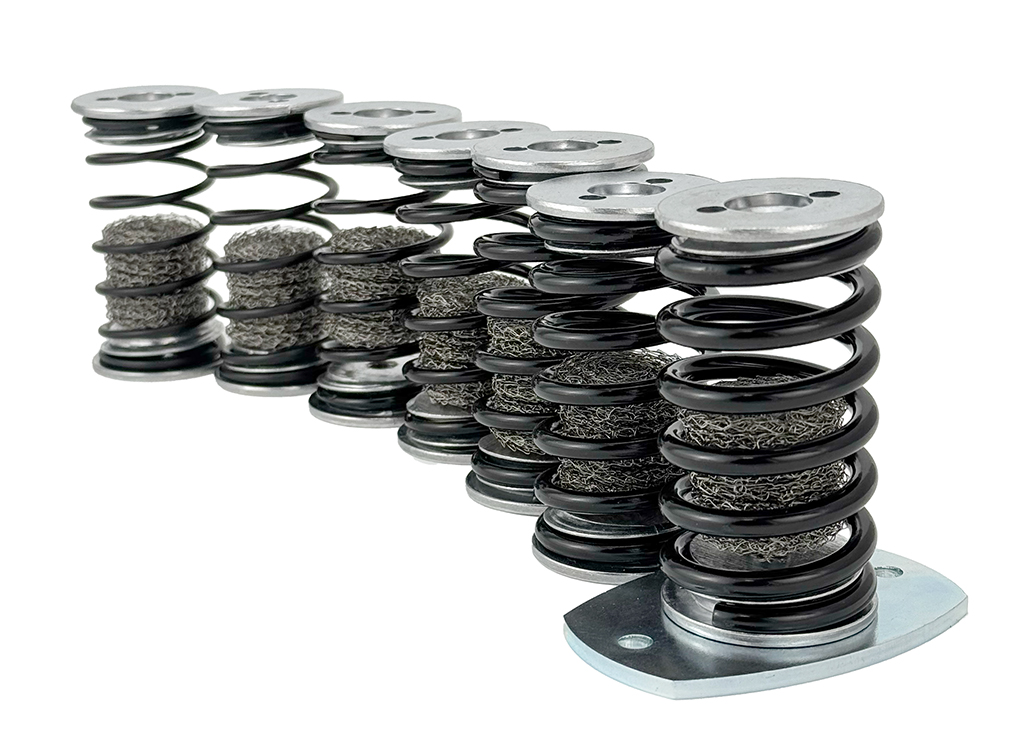

Our spring isolator VT4414 series. Seven springs with different load ranges but the samae natural frequency.

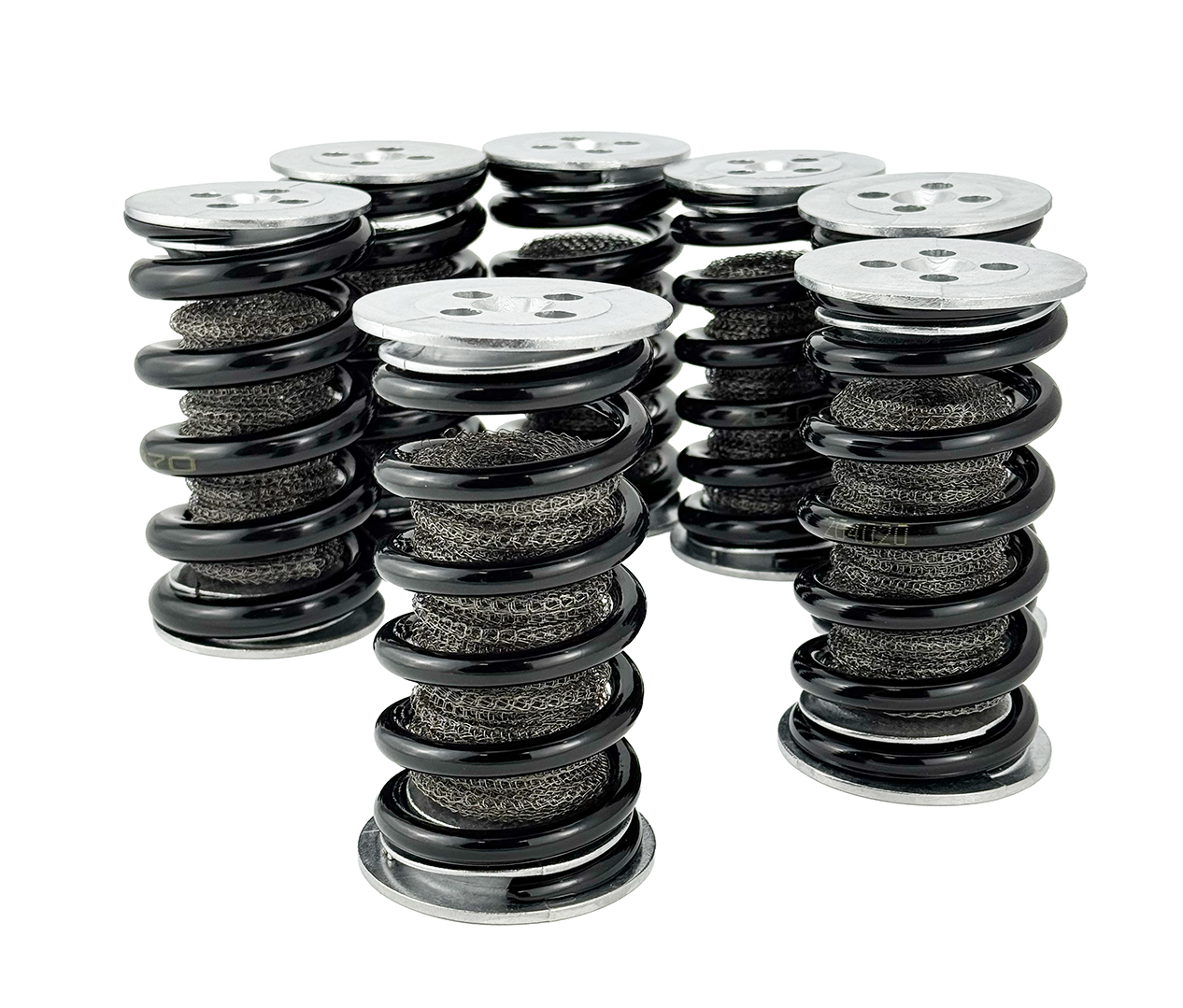

The spring isolator VT4424 series. Bigger and more heavy duty than the VT4414. It consists of 7 different springs with different load ranges but the same natural frequency.

Produktens egenskaper

Mycket mjuka isolatorer avsedda för tryckbelastning.

Vikter för VT4414 (beroende på suffix): 0,15 - 0,28 kg
Vikter för VT4424 (beroende på suffix): 1,20 - 1,50 kg
Maximal exciteringsamplitud: ± 1 mm.
Mekanisk hållfasthet: 2 g
Egenfrekvens: 3 - 4 Hz
Förstoringsfaktor Q: < 8
Temperaturområde: -90° till +300° C.

Produkttillämpningar

Isolering av lågvarviga roterande maskiner som fläktar, kompressorer, generatoraggregat, motorer och skydd av känslig utrustning från vibrationer.

Anmärkning

Isolatorerna levereras utan monteringsplatta, som kan beställas separat. För större statiska belastningar monteras flera fjäderisolatorer tillsammans som en enhet. Se vår fjäderpaket eller kontakta oss.

Tekniska specifikationer

A technical drawing of our spring isolator VT4424

A technical drawing of our mounting plates for spring isolators VT4414 and VT4424

Fjäderisolatorerna VT4414 och VT4424 – tekniska specifikationerspring-isolator-vt4414-and-vt4424-technical-specifications.xlsx

Tekniska data

Suffix	Lastområde i daN (≈kg)		Styvhet (N/mm)
Suffix	VT4414	VT4424	VT4414	VT4424
-01	5 - 7	70 - 110	3	47
-02	6 - 9	95 - 130	4	57
-03	9 - 14	125 - 160	5	68
-04	14 - 20	160 - 230	9	98
-05	20 - 30	210 - 310	14	132
-06	30 - 50	300 - 420	20	175
-07	50 - 85	400 - 650	33	272
