Flexibelt golvfäste VT-FFB

Vibratecs flexibla golvfäste är ett snabbt och enkelt sätt att bygga ett justerbart flytande golv. Fästet passar på vanliga träbjälkar (45 mm bredd) och fästs med skruvar. Höjden kan justeras ca 30 mm och golvets totala höjd beror på bjälklagets höjd. Genom att sy ståltråd genom hålen på sidan av foten kan man göra ett nät att lägga isolering på.

Vibratec's flexible floor bracket VT-FFB for constructing elastic, floating floors, in markets where timber joists are 45 mm in thickness. This bracket comes in two versions depending on the size of your floor joists.

Image of Vibratec Flexible Floor Bracket in CLT-contruction. The VT-FFB is used to create a floating floor construction to reduce step and other impact sounds because of its splendid vibration isolating properties.

Produktens egenskaper

Stegljud minskas avsevärt genom att man anlägger ett flytande golv. Det flexibla golvfästet VT-FFB är en produkt som isolerar mot stegljud och levereras som standard med en REGUFOAM vibration 510+ 25 mm-dämpningsplatta. För de flesta golvtillämpningar är detta det perfekta valet, men om det finns större belastningar eller krävande tillämpningar att ta hänsyn till bör Vibratec kontaktas för att göra rätt materialval.

Optimal belastning för standarden VT-FFB 510-25 är en egenvikt på ca 15-30 kg/konsol och en total belastning (egenvikt + levande last) på max 65 kg/konsol. För bostäder, kontor, musikstudios med 2 lager spånskiva, balkar placeras cc600 och elastiska konsoler cc600.

Systemets resonansfrekvens är beroende av belastningen, i exemplet ovan uppnås ca 12 Hz och 3 mm nedböjning. Styvheten kan justeras genom att spela på antalet isolatorer per m² och/eller genom att välja mjukare/styvare material för isolatorerna.

För mer information och kundanpassade lösningar, tveka inte att kontakta oss på Vibratec.

Golvkonsol VT-FFB är en EPD-certifierad produkt.

Produkttillämpningar

Flytande golv med vibrationsisolering för att eliminera stegljud. Fungerar för nybyggnationer och är även perfekt för renoveringar där det gamla golvet är ojämnt. Snickare älskar den här produkten eftersom den är enkel att använda och lämpar sig för träkonstruktioner. Stegljudsisolerande golv är flytande golv med vibrationsisolerande element för att eliminera stegljud som hörs genom byggnadens struktur.

Tekniska specifikationer

This is a detailed drawing showing the dimensions of the VT-FFB standard and the floorsystem depending on which elastic pads and joists chosen.

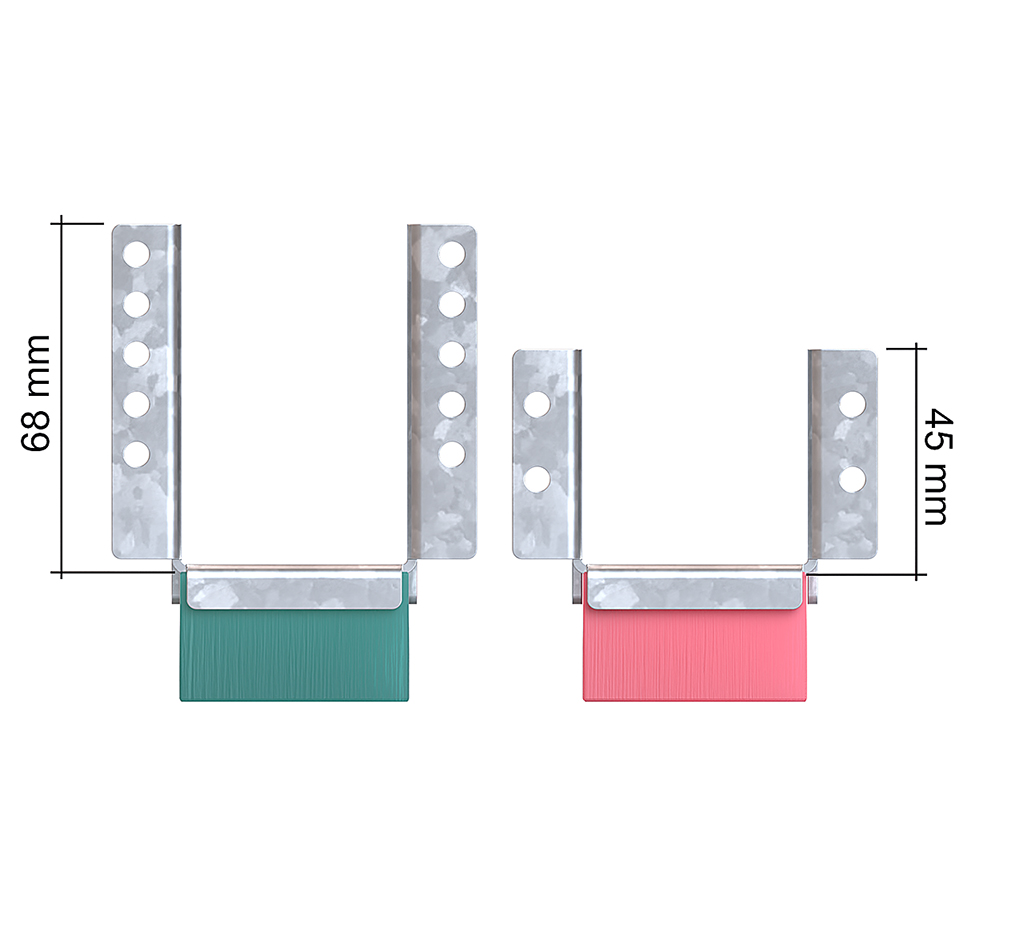

This shows two ways using the VT-FFB for constructing an elastic floating floor, with differrent heights depending on the clients needs.

This is a detailed drawing showing an example of the floating floor with VT-FFB standard. 25mm thick elastic pad, 45x120 joist, 100 mm insulation, 22 mm chipboard, and 2 x 13 mm gypsym board.

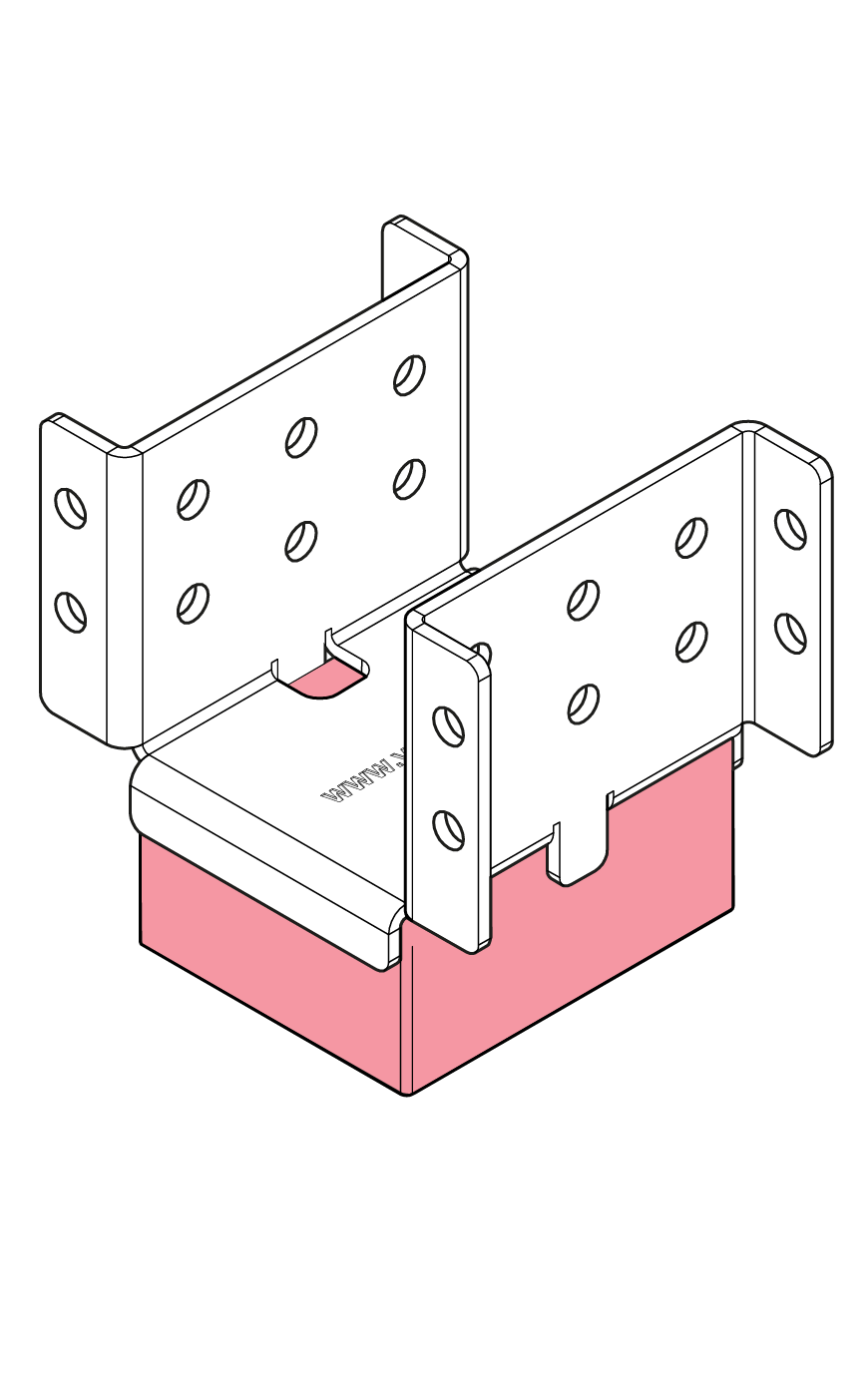

The dimensions of the VT-FFB-Low floor bracket for constructing elastic, floating floors, in markets where wooden joists are 45 mm in thickness.

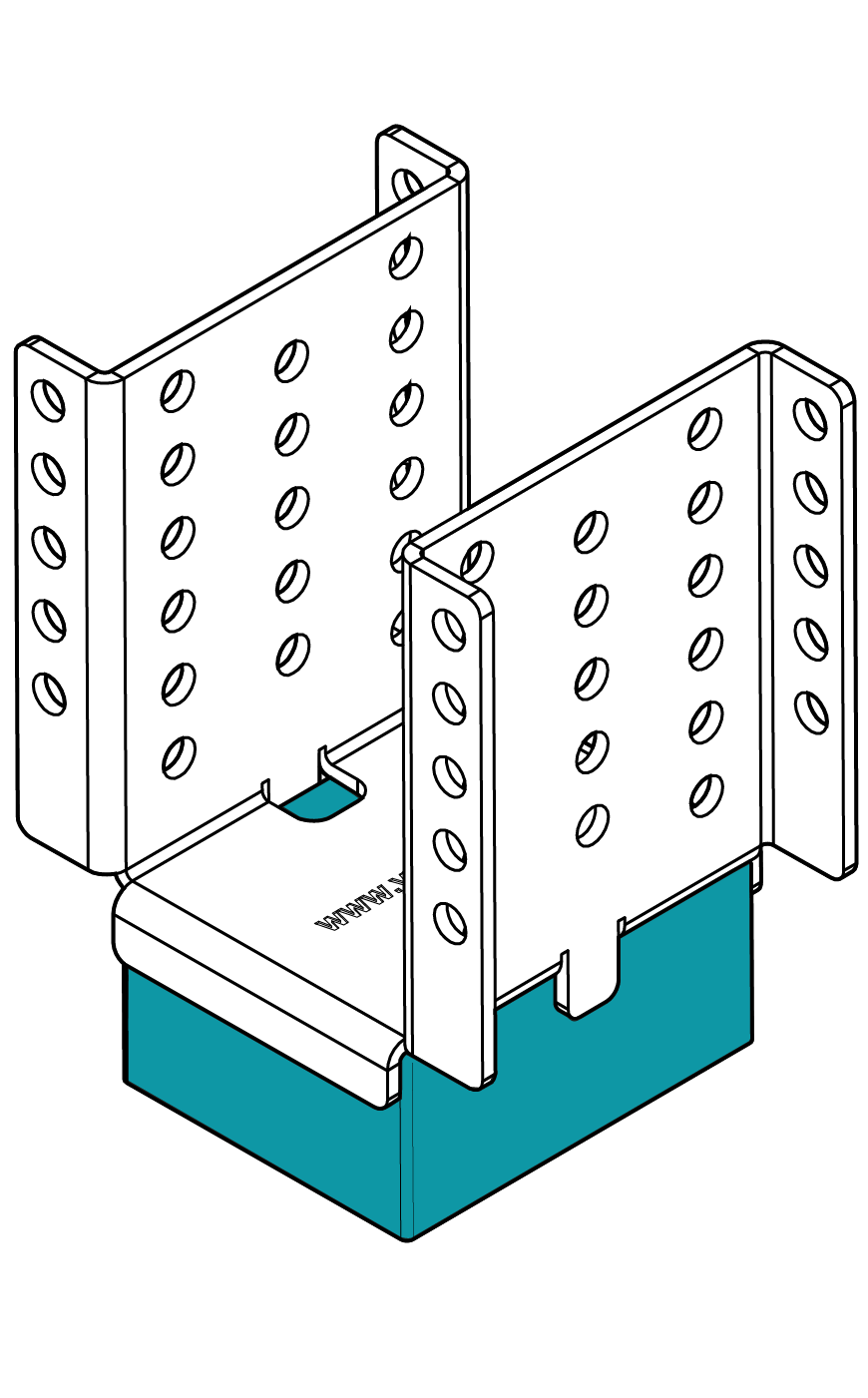

Vibratec's flexible floor bracket VT-FFB, designed for constructing elastic, floating floors, in markets where wooden studs are 45 mm in thickness. This is the standard version.

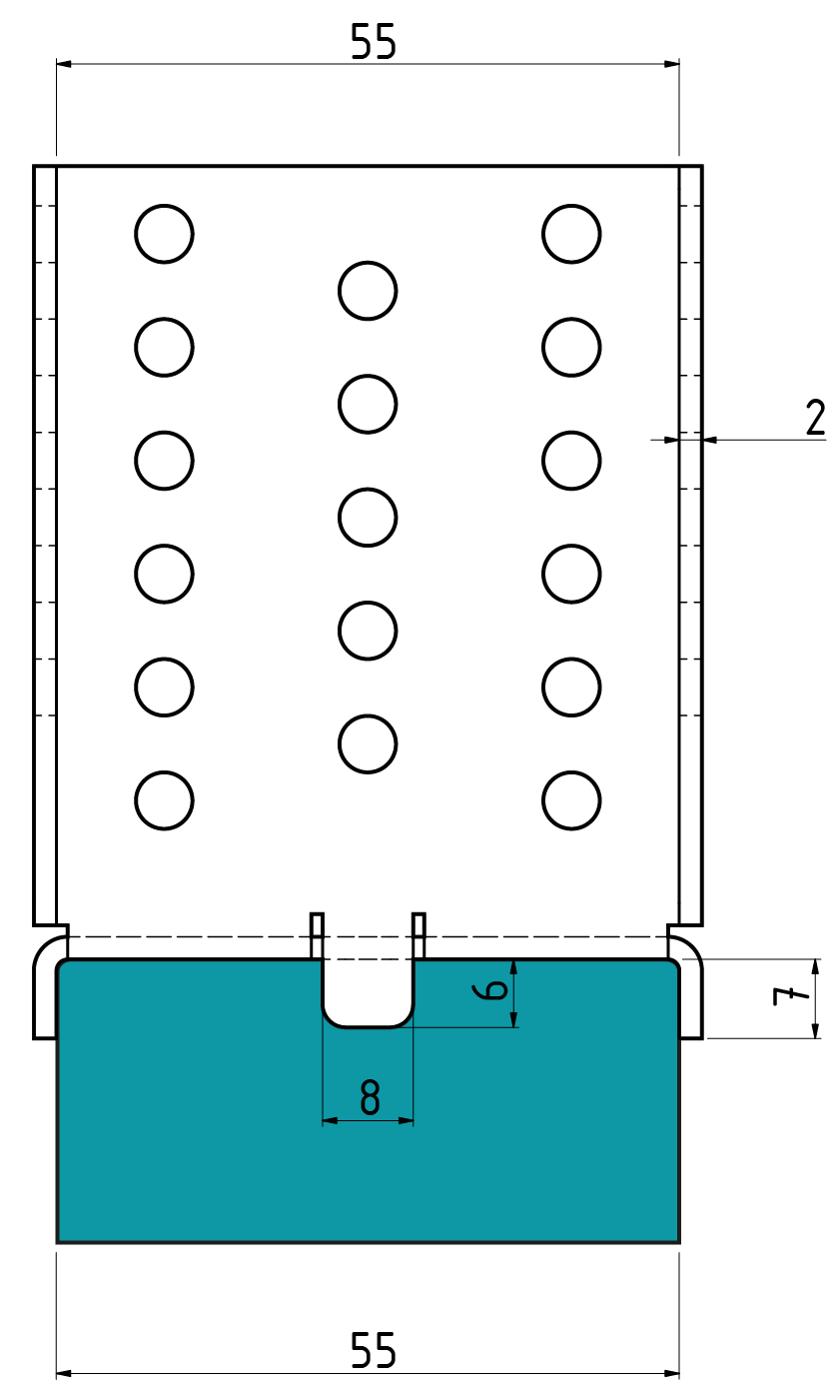

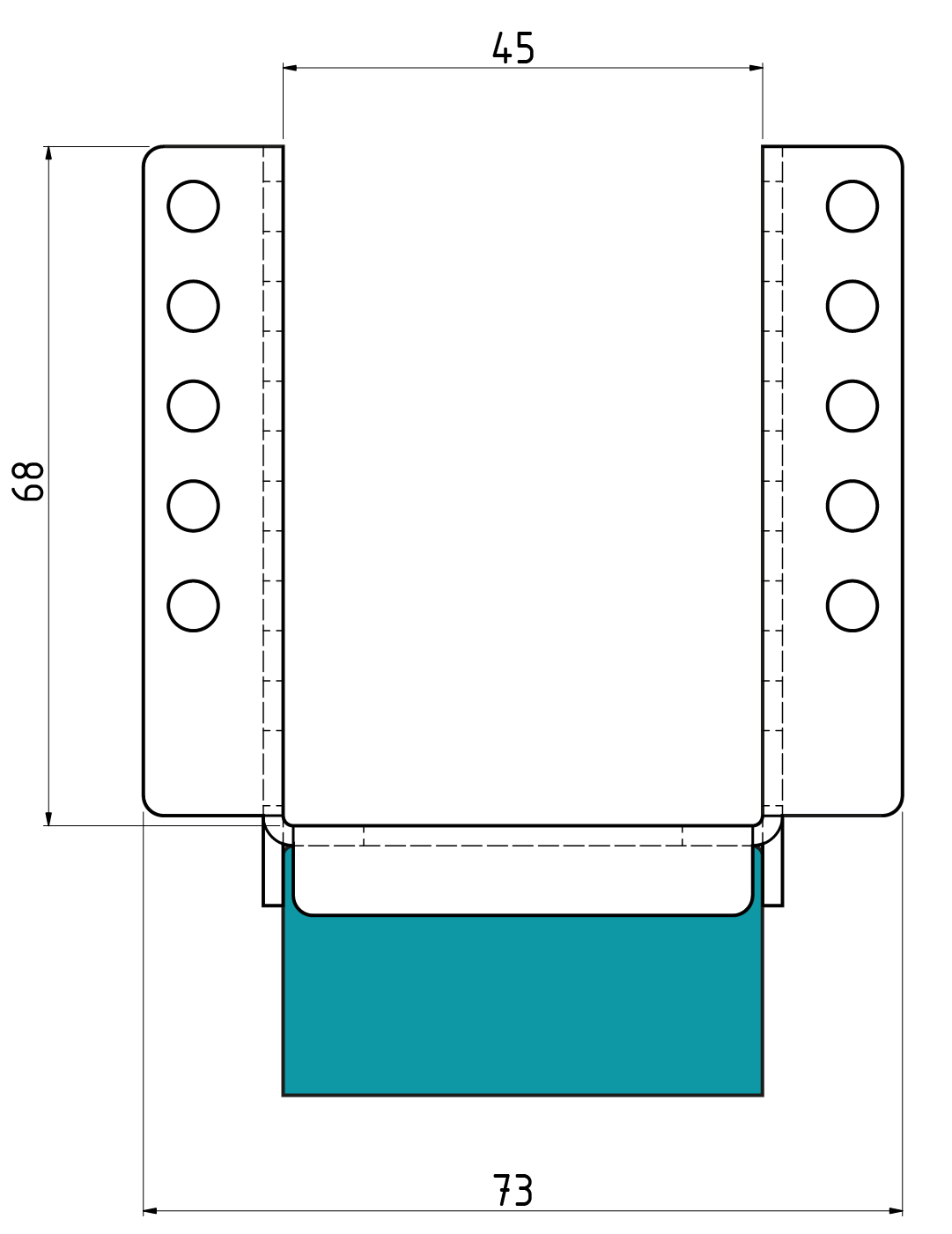

The dimensions of the VT-FFB standard floor bracket for constructing elastic, floating floors, in markets where wooden studs are 45 mm in thickness.

VT-FFB tekniska specifikationervt-ffb-technical-specifications-2026.xlsx

Bygghöjd

Typ	Dynans höjd (mm)	Total höjd (mm) obelastad
VT-FFB 510-25	25	95
VT-FFB 510-50	50	120
VT-FFB 570-25	25	95
VT-FFB 570-50	50	120
VT-FFB 680-25	25	95
VT-FFB 680-50	50	120
VT-FFB 740-25	25	95
VT-FFB 740-50	50	120
VT-FFB 810-25	25	95
VT-FFB 810-50	50	120
VT-FFB 990-25	25	95
VT-FFB 990-50	50	120

Typ	Dynans höjd (mm)	Total höjd (mm) obelastad
VT-FFB Låg 510-25	25	70
VT-FFB Låg 510-50	50	95
VT-FFB Låg 570-25	25	70
VT-FFB Låg 570-50	50	95
VT-FFB Låg 680-25	25	70
VT-FFB Låg 680-50	50	95
VT-FFB Låg 740-25	25	70
VT-FFB Låg 740-50	50	95
VT-FFB Låg 810-25	25	70
VT-FFB Låg 810-50	50	95
VT-FFB Låg 990-25	25	70
VT-FFB Låg 990-50	50	95

Nedladdningar

Tekniskt databladProduktinformation i PDF-format
VT-FFB mått | ladda ner för mer specificerade måttdetaljer
EPD-dokument | EPD-IES-0030216:001 engelska
