Helmetallisk isolator VTCI-1500F

Vibratecs helt metallbaserade fäste för användning som en elastisk fästpunkt. En progressiv spännings- och kompressionsisolator med en egenfrekvens på 15–20 Hz över hela belastningsområdet. Vibrationsdämpningselementen är tillverkade av 18/8 rostfritt ståltrådsnät, med monteringsstift i mitten och hölje i stål. Höljet är skyddat av en keramisk beläggning (KTL).

An all-metal vibration isolation mount used for machinery or elastic suspension of exhaust pipes. Perfect tension and compression isolator.

A progressive tension and compression isolator with a natural frequency of 15-20 Hz throughout the load range.

A marine engines exhaust suspended with VTCI-mounts to reduce vibrations, shock and noise

Exhaust pipe suspension using metal mounts VTCI to reduce vibrations and allow movement from thermal expansion.

Produktens egenskaper

Resonansfrekvens	15-20 Hz
Lastområde (daN)	500–1500 (≈kg)
Maximum excitationsamplitud	± 0,3 mm
Förstoringsfaktor	< 6
Rekommenderat temp. intervall	-90 °C till +600 °C
Maximum dynamisk överbelastning	2 g
Vikt	0,8 kg

Produkttillämpningar

Uppställning av verktygsmaskiner i allmänhet, särskilt krossmaskiner, kvarnar och i allmänhet alla roterande maskiner som arbetar över 30 Hz.

Elastisk upphängning av avgasrör med avgasmedia på 650°C eller mer, motorer, pumpar, kompressorer på fartyg och i fordon.

Isolatorn är idealisk att använda som fixpunkt på avgasröret direkt efter den första bälgen.

Anmärkning

För mindre laster använd VTCI-300F och VTCI-700F. För större laster, använd isolatorer VTCI-3500F, V318.

Tekniska specifikationer

The top view in a technical drawing for all-metal isolator VTCI-1500F, showing the measurements. A progressive tension and compression isolator with a natural frequency of 15-20 Hz throughout the load range.

The side view in a technical drawing for all-metal isolator VTCI-1500F, showing the measurements. A progressive tension and compression isolator with a natural frequency of 15-20 Hz throughout the load range.

VTCI-1500 Lastområdevtci-1500-load-range-1.xlsx

Blad 1

Referens	Lastområde i daN (≈kg)
VTCI-1500	500 - 1500

Nedladdningar

Allmetallfäste VTCI-1500F | TDS engelska
Lastkurvor för VTCI-1500 och 3500F

Relaterade nyheter

Nyhetsarkiv

Marin

Vibrationsisolering av marinmotorer

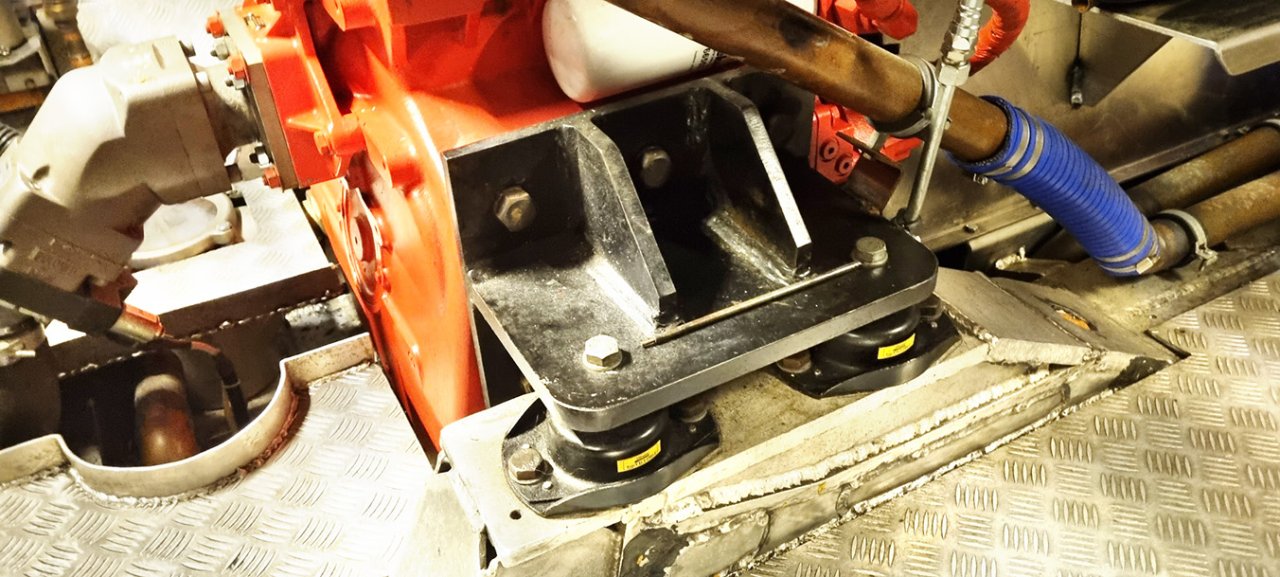

Om du planerar en midsommarresa i Stockholms skärgård kan du ta en av båtarna MS Sjögull eller MS Sjöbris. Du får en smidig och tyst resa eftersom dessa nyligen har renoverats; motorerna är upphängda på Vibratec marinisolatorer VT41 (fjäderisolatorer) med växellådorna på kuddisolatorer typ VTCI.
