Taksystem VT-MSH

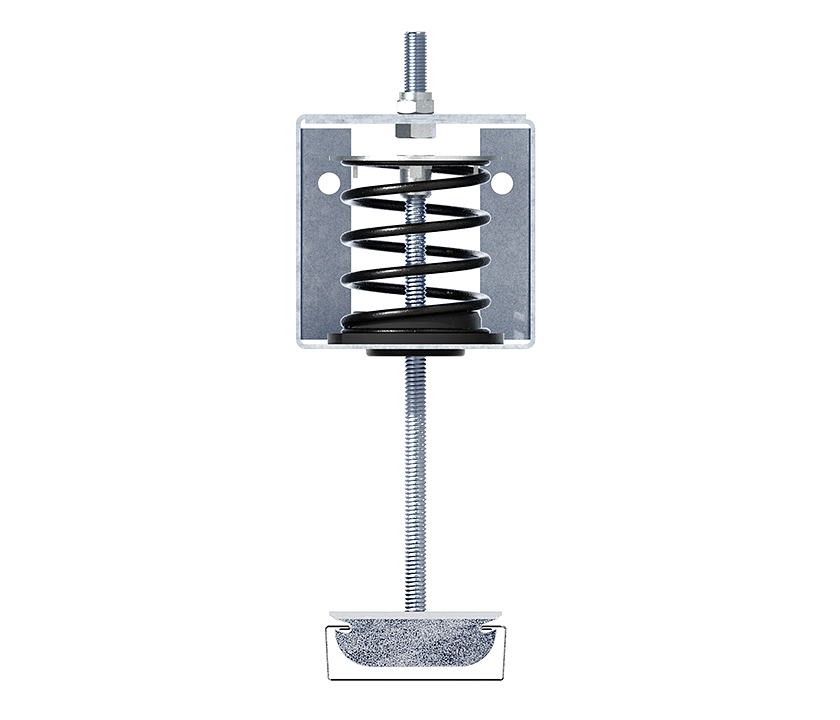

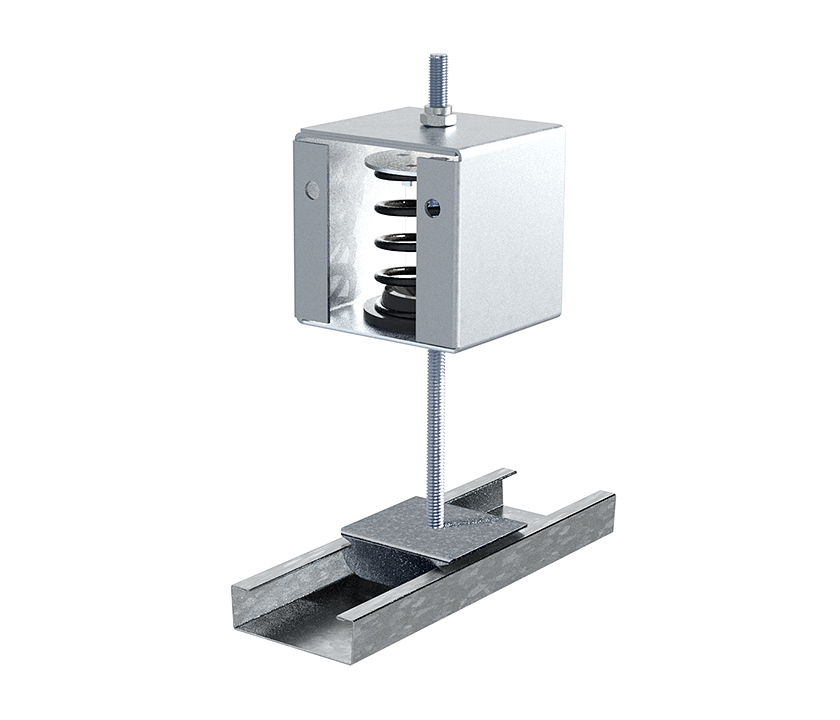

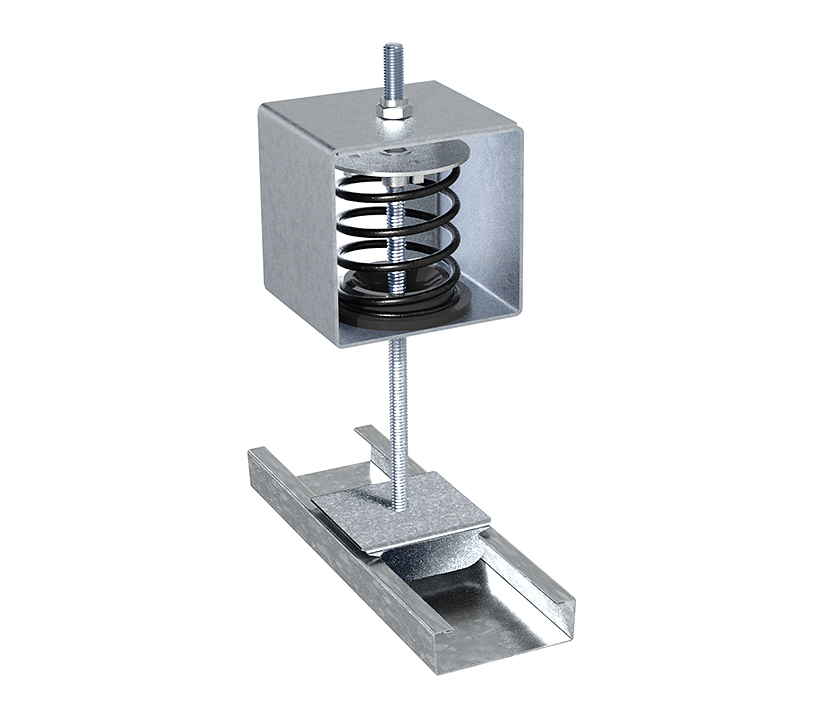

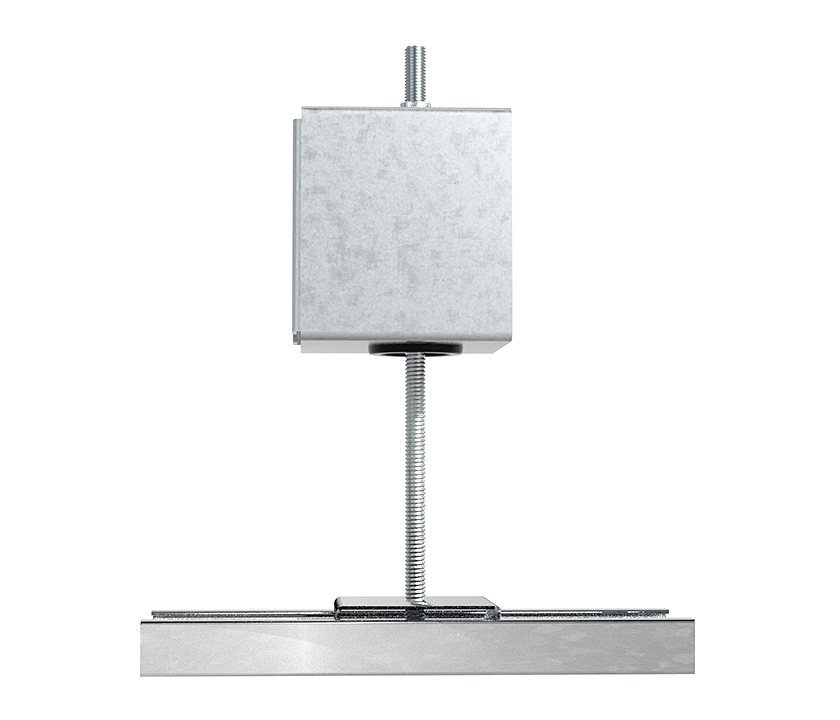

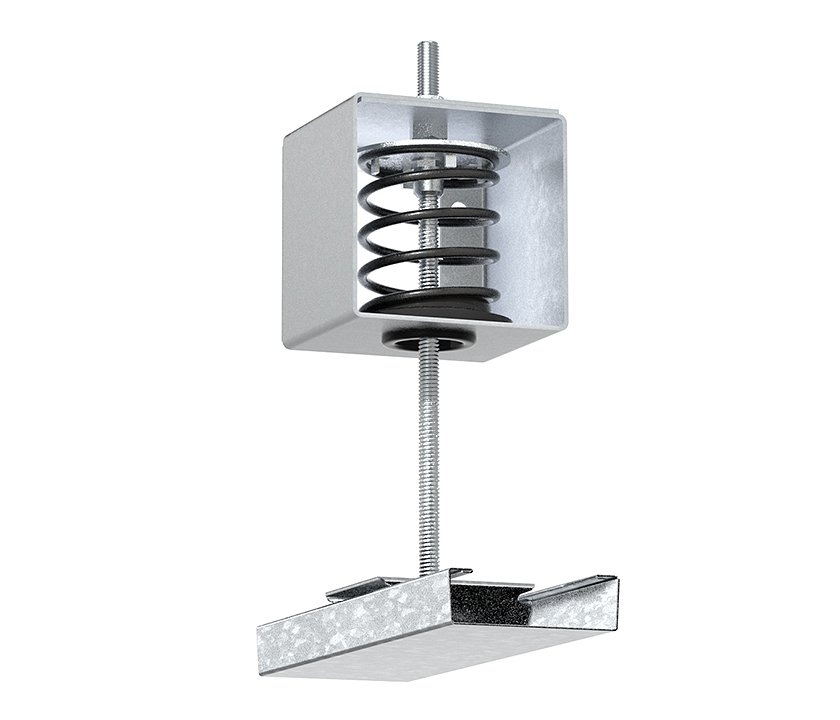

Taksystemet VT-MSH är utformat som ett akustiskt undertak för att dämpa luftburet buller och stegljud. Fjäderisolatorn ger en mycket låg egenfrekvens på 4-5 Hz. Upphängningsanordningen kan monteras både på ovansidan och på sidan. Den används tillsammans med Vibratecs klickbara hängare och profiler men kan också användas som den är för upphängning av utrustning som högtalare, rör eller ventilation.

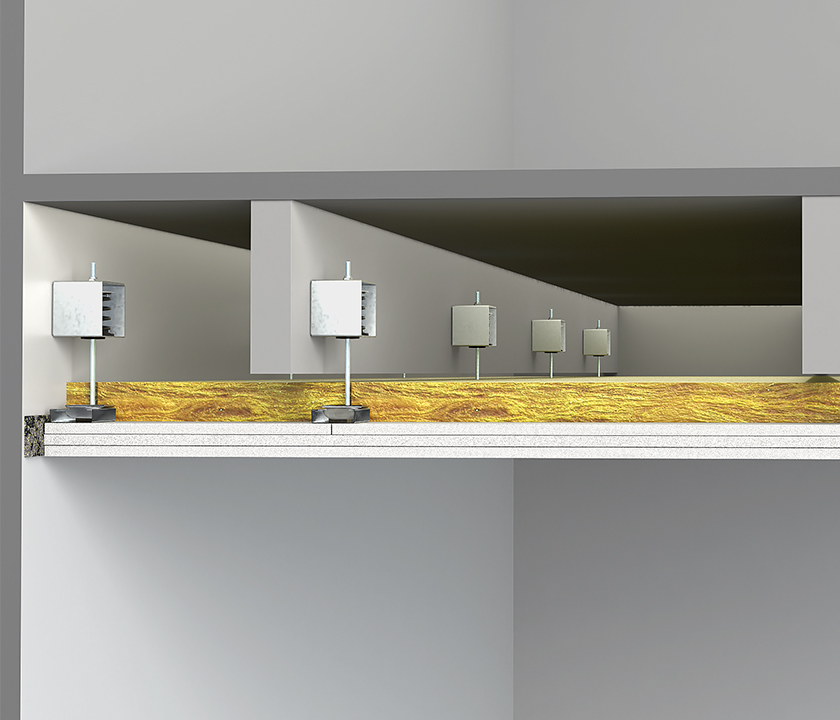

View of the components making up the Vibratec's ceiling system VT-MSH. The spring isolator has a natural frequency between 4-5 Hz which greatly reduces vibrations and unwanted noise. This example of a suspended ceiling has three layers of gypsum boards.

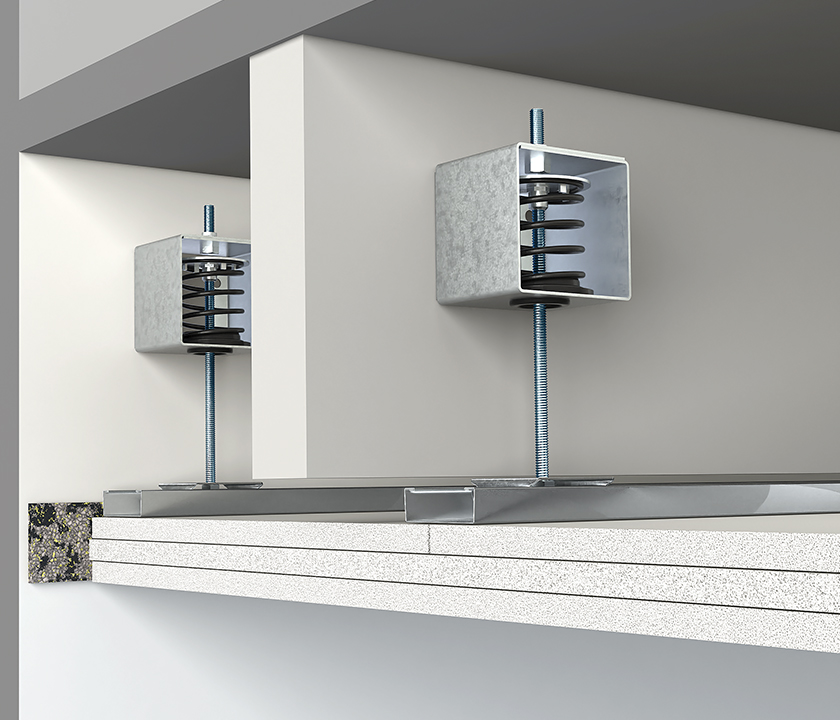

View of the components making up the Vibratec's ceiling system VT-MSH. The spring isolator has a natural frquency between 4-5 Hz which greatly reduces vibrations and unwanted noise in buildings.

Produktens egenskaper

En utmärkt egenskap hos det akustiska taksystemet VT-MSH är att den elastiska hängaren kan monteras både bakåt och upptill. Genom att bakmontera upphängningen på ett bjälklag minskas bygghöjden avsevärt. När det behövs en större luftspalt kan gängstänger användas i stället för bultar.

Att använda elastiskt nedpendlade undertakssystem är ett utmärkt sätt att minska oönskat buller mellan våningsplanen i byggnader. Dessa akustiska undertak måste också frikopplas från omgivande väggar med hjälp av t.ex. självhäftande elastisk remsa VT-Strip.

Skruvar, gängade stänger, click-ons och takprofiler ingår inte i produkten men kan ingå om ett komplett taksystem krävs.

Produkttillämpningar

Kombineras med Vibratecs klickbara Takhängare och profiler:

akustisk upphängning av tak

Utan klick på takhängare och profiler:

Högtalare
Rör
Ventilation

Anmärkning
För balkstrukturer kan bakmontering av takhängare minska systemets totala höjd.

Tekniska specifikationer

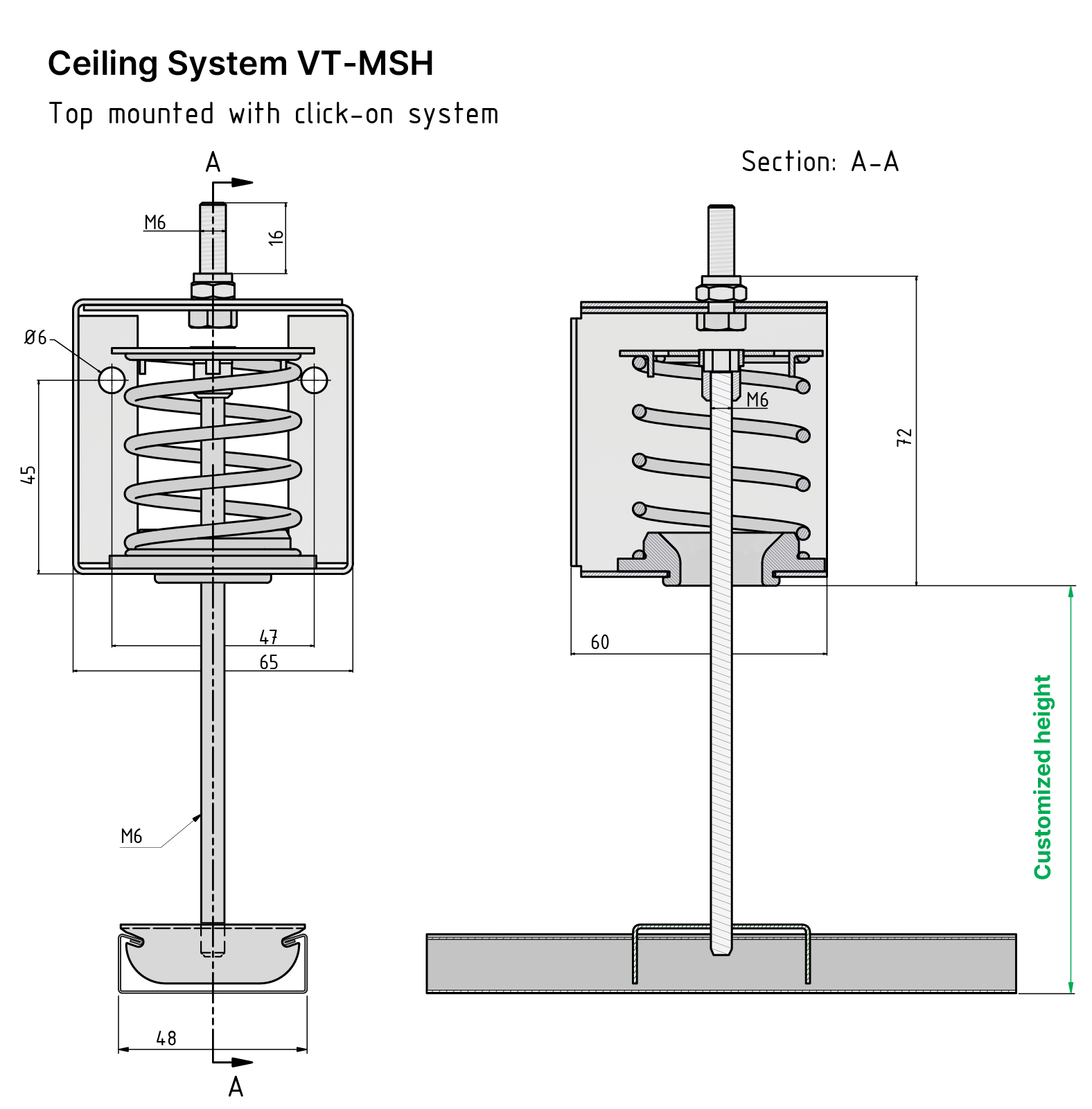

Technical drawing with a front and side view of Vibratec's ceiling system VT-MSH. A spring isolator with a natural frequency between 4-5 Hz, reducing structure borne vibrations from reaching the suspended ceiling framework.

Front view technical drawing of Vibratec's ceiling hanger VT-MSH. A spring isolator with a natural frequency between 4-5 Hz.

Section A-A technical drawing of Vibratec's ceiling hanger VT-MSH. A spring isolator with a natural frequency between 4-5 Hz.

VT-MSH-teknisk-specifikationceiling-hanger-vt-msh-technical-specification.xlsx

Blad 1

Typ	Last (kg)	Styvhet (N/mm)	F_n (Hz)
VT-MSH-S-1	5 - 7	6	4 - 5
VT-MSH-S-2	6 - 9	7.6
VT-MSH-S-3	9 - 13	10.7
VT-MSH-S-4	13 - 20	17.5
VT-MSH-S-5	20 - 30	27
VT-MSH-S-6	30 - 50	39.7

Se våra olika taksystem och välj rätt lösning för dig, eller kontakta oss för rådgivning.
